CU/XLPE/AWS/LSF 6.35/11KV - IEC
CU/XLPE/AWS/LSF 6.35/11KV - IEC
Μέσης Τάσης με μόνωση XLPE και μεταλλικής θωράκισης από σύρματα αλουμινίου. Ονομαστική τάση 6.35/11 KV (Um=12KV)
Δείτε περισσότεραCU/XLP/LSF 11 1X300/70 C RD AWS #D #R
Κωδ. αναφοράς Nexans 13005067 - Κωδ. αναφοράς χώρας 13005067
- Συσκευασία: Cut to length (μ.)
Περιγραφή
Περιγραφή
Πρότυπα
-
ProductIEC 60502-2
ΧΡΗΣΗ
Καλώδιο Μέσης Τάσης κατάλληλο για εξωτερικές και εσωτερικές εγκαταστάσεις, στον αέρα, στο έδαφος κα σε σωλήνες.
Το καλώδιο είναι κατάλληλο για τάση λειτουργίας 6/10KV (Um=12KV) σύμφωνα με τα IEC πρότυπα.
ΔΟΜΗ

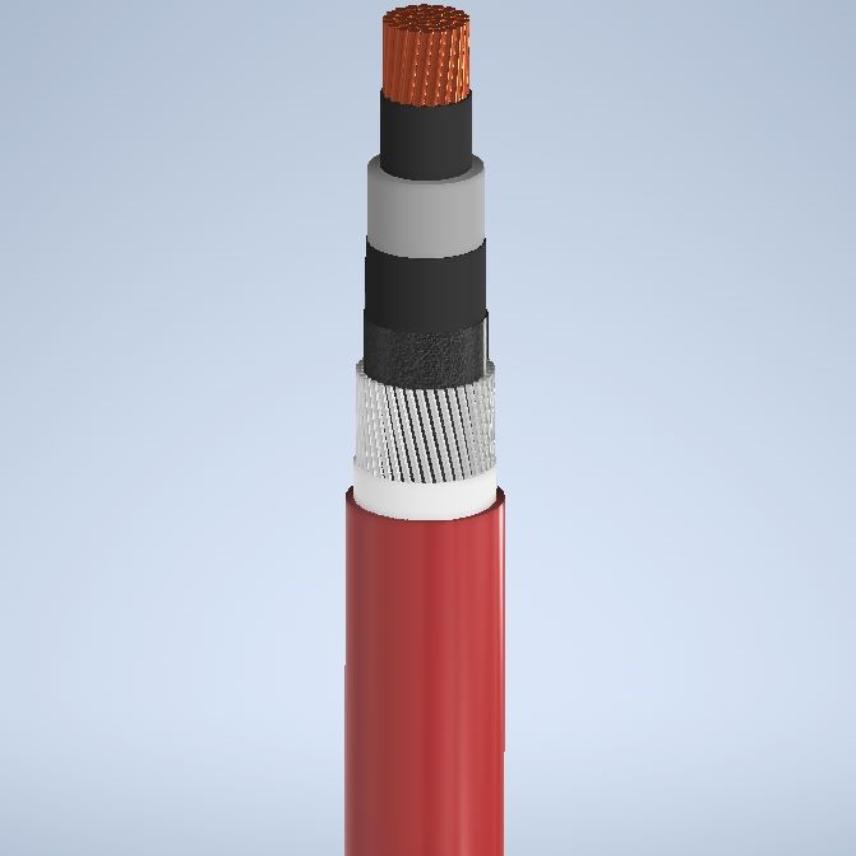

Το μονοπολικό καλώδιο Μέσης Τάσης αποτελείται από πολύκλωνο (κλάση 2) χαλκού, ημιαγώγιμη θωράκιση του αγωγού, XLPE μόνωση, ημιαγώγιμη θωράκιση της μόνωσης, μεταλλική θωράκιση από σύρματα αλουμινίου με διαμήκη προστασία από το νερό, μανδύας LSZH. Το καλώδιο συμφωνεί γενικά με το πρότυπο BS 7870-4.10
Χαρακτηριστικά
Χαρακτηριστικά
Κατασκευαστικά Χαρακτηριστικά
Κατασκευαστικά Χαρακτηριστικά
Υλικό Αγωγού
Χαλκός
Ευκαμψία αγωγού
πολύκλωνος, κλάση 2
Σχήμα αγωγού
κυκλικό
Υλικό εσωτερικού ημιαγώγιμου
ημιαγώγιμο υλικό
Μόνωση
XLPE
Υλικό εξωτερικού ημιαγώγιμου
ημιαγώγιμο υλικό
Θωράκιση
Aluminium wires
Εξωτερικός μανδύας
LSZH
Χρώμα μανδύα
Κόκκινο
Ελεύθερο αλογόνων
Ναι
Διαμήκης στεγανότητα
Ναι
Διαστασιολογικά Χαρακτηριστικά
Διαστασιολογικά Χαρακτηριστικά
Αριθμός πόλων
3
Διατομή Αγωγού
300 mm²
Phase Conductor Cross Section
300 mm²
Ονομαστικό πάχος μόνωσης
3,4 mm
Διατομή θωράκισης
70 mm²
Πάχος εξωτερικού μανδύα, ονομαστικό
2,1 mm
Ονομαστική εξωτερική διάμετρος
39,0 mm
Ηλεκτρολογικά Χαρακτηριστικά
Ηλεκτρολογικά Χαρακτηριστικά
Ονομαστική τάση Uo/U
6.35 / 11 kV
Resistance of the screen
0,271 Ohm/km
