AL/XLPE/CWS(WF)/PVC 0.6/1KV - CEANDER
AL/XLPE/CWS(WF)/PVC 0.6/1KV - CEANDER

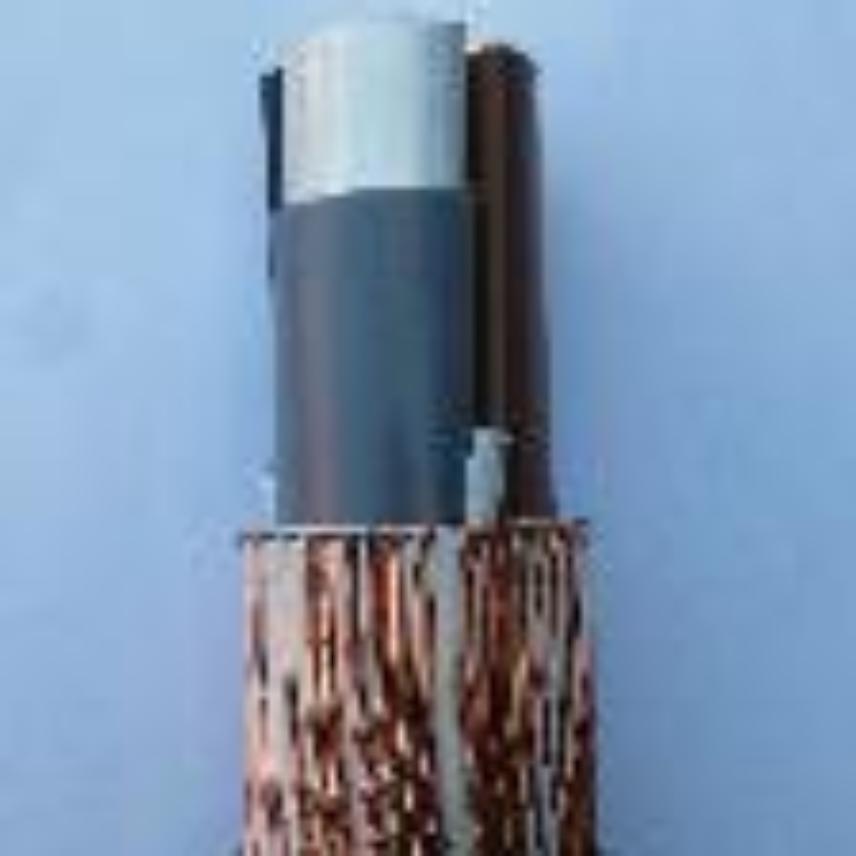

Υπόγειο καλώδιο ισχύος με κυματοειδή συγκεντρικό αγωγό
Δείτε περισσότεραCEANDER 3X 95AL+59CU SE #D #N
Κωδ. αναφοράς Nexans 13004724 - Κωδ. αναφοράς χώρας 13004724
- Συσκευασία: Cut to length (μ.)
- Αριθμός πόλων: 3
- Διατομή Αγωγού: 95 mm²
- Phase Conductor Cross Section: 95 mm²
- Ονομαστικό πάχος μόνωσης: 1,1 mm
- Πάχος εξωτερικού μανδύα, ονομαστικό: 2,1 mm
CEANDER 3X 95AL+59CU SE #D #N #1
Κωδ. αναφοράς Nexans 13005672 - Κωδ. αναφοράς χώρας 13005672
- Συσκευασία: Στροφ. (μ.)
- Αριθμός πόλων: 3
- Διατομή Αγωγού: 95 mm²
- Phase Conductor Cross Section: 95 mm²
- Ονομαστικό πάχος μόνωσης: 1,1 mm
- Πάχος εξωτερικού μανδύα, ονομαστικό: 2,1 mm
CEANDER 3X185AL+110CU SE #D #N
Κωδ. αναφοράς Nexans 13003923 - Κωδ. αναφοράς χώρας 13003923
- Συσκευασία: Cut to length (μ.)
- Αριθμός πόλων: 3
- Διατομή Αγωγού: 185 mm²
- Phase Conductor Cross Section: 185 mm²
- Ονομαστικό πάχος μόνωσης: 1,6 mm
- Πάχος εξωτερικού μανδύα, ονομαστικό: 2,5 mm
CEANDER 3X185AL+110CU SE #D #N #1
Κωδ. αναφοράς Nexans 13005673 - Κωδ. αναφοράς χώρας 13005673
- Συσκευασία: Στροφ. (μ.)
- Αριθμός πόλων: 3
- Διατομή Αγωγού: 185 mm²
- Phase Conductor Cross Section: 185 mm²
- Ονομαστικό πάχος μόνωσης: 1,6 mm
- Πάχος εξωτερικού μανδύα, ονομαστικό: 2,5 mm
CEANDER 3X300AL+110CU SE #D #N
Κωδ. αναφοράς Nexans 13004725 - Κωδ. αναφοράς χώρας 13004725
- Συσκευασία: Cut to length (μ.)
- Αριθμός πόλων: 3
- Διατομή Αγωγού: 300 mm²
- Phase Conductor Cross Section: 300 mm²
- Ονομαστικό πάχος μόνωσης: 1,8 mm
- Πάχος εξωτερικού μανδύα, ονομαστικό: 2,8 mm
CEANDER 3X300AL+110CU SE #D #N #1
Κωδ. αναφοράς Nexans 13005674 - Κωδ. αναφοράς χώρας 13005674
- Συσκευασία: Στροφ. (μ.)
- Αριθμός πόλων: 3
- Διατομή Αγωγού: 300 mm²
- Phase Conductor Cross Section: 300 mm²
- Ονομαστικό πάχος μόνωσης: 1,8 mm
- Πάχος εξωτερικού μανδύα, ονομαστικό: 2,8 mm
CEANDER 4X 95AL+59CU SE #D #N
Κωδ. αναφοράς Nexans 13005664 - Κωδ. αναφοράς χώρας 13005664
- Συσκευασία: Cut to length (μ.)
- Αριθμός πόλων: 4
- Διατομή Αγωγού: 95 mm²
- Phase Conductor Cross Section: 95 mm²
- Ονομαστικό πάχος μόνωσης: 1,1 mm
- Πάχος εξωτερικού μανδύα, ονομαστικό: 2,2 mm
CEANDER 4X 95AL+59CU SE #D #N #1
Κωδ. αναφοράς Nexans 13005668 - Κωδ. αναφοράς χώρας 13005668
- Συσκευασία: Στροφ. (μ.)
- Αριθμός πόλων: 4
- Διατομή Αγωγού: 95 mm²
- Phase Conductor Cross Section: 95 mm²
- Ονομαστικό πάχος μόνωσης: 1,1 mm
- Πάχος εξωτερικού μανδύα, ονομαστικό: 2,2 mm
CEANDER 4X185AL+110CU SE #D #N
Κωδ. αναφοράς Nexans 13005666 - Κωδ. αναφοράς χώρας 13005666
- Συσκευασία: Cut to length (μ.)
- Αριθμός πόλων: 4
- Διατομή Αγωγού: 185 mm²
- Phase Conductor Cross Section: 185 mm²
- Ονομαστικό πάχος μόνωσης: 1,6 mm
- Πάχος εξωτερικού μανδύα, ονομαστικό: 2,6 mm
CEANDER 4X185AL+110CU SE #D #N #1
Κωδ. αναφοράς Nexans 13005670 - Κωδ. αναφοράς χώρας 13005670
- Συσκευασία: Στροφ. (μ.)
- Αριθμός πόλων: 4
- Διατομή Αγωγού: 185 mm²
- Phase Conductor Cross Section: 185 mm²
- Ονομαστικό πάχος μόνωσης: 1,6 mm
- Πάχος εξωτερικού μανδύα, ονομαστικό: 2,6 mm
CEANDER 4X300AL+110CU SE #D #N
Κωδ. αναφοράς Nexans 13005667 - Κωδ. αναφοράς χώρας 13005667
- Συσκευασία: Cut to length (μ.)
- Αριθμός πόλων: 4
- Διατομή Αγωγού: 300 mm²
- Phase Conductor Cross Section: 300 mm²
- Ονομαστικό πάχος μόνωσης: 1,8 mm
- Πάχος εξωτερικού μανδύα, ονομαστικό: 3,1 mm
CEANDER 4X300AL+110CU SE #D #N #1
Κωδ. αναφοράς Nexans 13005671 - Κωδ. αναφοράς χώρας 13005671
- Συσκευασία: Στροφ. (μ.)
- Αριθμός πόλων: 4
- Διατομή Αγωγού: 300 mm²
- Phase Conductor Cross Section: 300 mm²
- Ονομαστικό πάχος μόνωσης: 1,8 mm
- Πάχος εξωτερικού μανδύα, ονομαστικό: 3,1 mm
Περιγραφή
Περιγραφή
Πρότυπα
-
ΔιεθνέςIEC 60332-1-2; IEC 60502-1
-
ΕθνικόςBS 7870-3.40
Δομή
Τριωνικοί συμπαγείς αγωγοί αλουμινίου, XLPE μόνωση, εσωτερική προστασία από εξωθημένο υλικό, κυματοειδής αγωγός συρμάτων χαλκού, PVC εξωτερικός μανδύας
Χρήση
Εξωτερική και εσωτερική χρήση. Το καλώδιο είναι κατάλληλο για εγκατάσταση επευθείας ταφής στο έδαφος και μέσα σε σωλήνες καλωδίων. Για απλούς διακλαδωτικούς συνδέσμους (T-joints) σε τοπικά δίκτυα ο συγκεντρικός αγωγός μπορεί να συνδεθεί χωρίς να κοπεί.
Επισήμανση πόλων:
3-πολικο: καφέ, μαύρο, γκρι
4-πολικο: καφέ, μαύρο, γκρι, μπλε
Χαρακτηριστικά
Χαρακτηριστικά
Κατασκευαστικά Χαρακτηριστικά
Κατασκευαστικά Χαρακτηριστικά
Υλικό Αγωγού
Αλουμίνιο
Σχήμα αγωγού
κυκλικός τομέας
Ευκαμψία αγωγού
μονόκλωνος, κλάση 1
Μόνωση
XLPE
Συγκεντρικός αγωγός
Σύρματα χαλκού
Εξωτερικός μανδύας
PVC
Χρώμα μανδύα
Μαύρο
Χωρίς μολύβι
Ναι
Κιτρινο-πράσινο πόλο
Όχι
Μειωμένος ουδέτερος αγωγός
Όχι
Διαστασιολογικά Χαρακτηριστικά
Διαστασιολογικά Χαρακτηριστικά
Neutral conductor section (when smaller)
- mm²
Ηλεκτρολογικά Χαρακτηριστικά
Ηλεκτρολογικά Χαρακτηριστικά
Ονομαστική τάση Uo/U
0,6/1 kV
Πόροι
Πόροι
Current capacity table XLPE insulation multicore single phase
XLPE or EPR insulation, two loaded conductors/copper or aluminium
Conductor temperature: 90 °C, ambient temperature: 30 °C in air, 20 °C in ground
| Διατομή Αγωγού | A2 Multi-core cable in conduit in a thermally insulated wall | B2 Multi-core cable in conduit on a wooden wall | C Single-core or multi-core cable on a wooden wall | D1 Single-core or Multi-core cable in ducts in the ground | D2 Single-core or Multi-core cables designed to be buried directly in the ground | E Multi-core cable in free air | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 1.5 | 18.5 | 0.0 | 22.0 | 0.0 | 24.0 | 0.0 | 26.0 | 0.0 | 27.0 | 0.0 | 26.0 | 0.0 |
| 2.5 | 25.0 | 19.5 | 30.0 | 23.0 | 33.0 | 26.0 | 33.0 | 26.0 | 35.0 | 0.0 | 36.0 | 28.0 |
| 4.0 | 33.0 | 26.0 | 40.0 | 31.0 | 45.0 | 35.0 | 43.0 | 33.0 | 46.0 | 0.0 | 49.0 | 38.0 |
| 6.0 | 42.0 | 33.0 | 51.0 | 40.0 | 58.0 | 45.0 | 53.0 | 42.0 | 58.0 | 0.0 | 63.0 | 49.0 |
| 10.0 | 57.0 | 45.0 | 69.0 | 54.0 | 80.0 | 62.0 | 71.0 | 55.0 | 77.0 | 0.0 | 86.0 | 67.0 |
| 16.0 | 76.0 | 60.0 | 91.0 | 72.0 | 107.0 | 84.0 | 91.0 | 71.0 | 100.0 | 76.0 | 115.0 | 91.0 |
| 25.0 | 99.0 | 78.0 | 119.0 | 94.0 | 138.0 | 101.0 | 116.0 | 90.0 | 129.0 | 98.0 | 149.0 | 108.0 |
| 35.0 | 121.0 | 96.0 | 146.0 | 115.0 | 171.0 | 126.0 | 139.0 | 108.0 | 155.0 | 117.0 | 185.0 | 135.0 |
| 50.0 | 145.0 | 115.0 | 175.0 | 138.0 | 209.0 | 154.0 | 164.0 | 128.0 | 183.0 | 139.0 | 225.0 | 164.0 |
| 70.0 | 183.0 | 145.0 | 221.0 | 175.0 | 269.0 | 198.0 | 203.0 | 158.0 | 225.0 | 170.0 | 289.0 | 211.0 |
| 95.0 | 220.0 | 175.0 | 265.0 | 210.0 | 328.0 | 241.0 | 239.0 | 186.0 | 270.0 | 204.0 | 352.0 | 257.0 |
| 120.0 | 253.0 | 201.0 | 305.0 | 242.0 | 382.0 | 280.0 | 271.0 | 211.0 | 306.0 | 233.0 | 410.0 | 300.0 |
| 150.0 | 290.0 | 230.0 | 334.0 | 261.0 | 441.0 | 324.0 | 306.0 | 238.0 | 343.0 | 261.0 | 473.0 | 346.0 |
| 185.0 | 329.0 | 262.0 | 384.0 | 300.0 | 506.0 | 371.0 | 343.0 | 267.0 | 387.0 | 296.0 | 542.0 | 397.0 |
| 240.0 | 386.0 | 307.0 | 459.0 | 358.0 | 599.0 | 439.0 | 395.0 | 307.0 | 448.0 | 343.0 | 641.0 | 470.0 |
| 300.0 | 442.0 | 352.0 | 532.0 | 415.0 | 693.0 | 508.0 | 446.0 | 346.0 | 502.0 | 386.0 | 741.0 | 543.0 |
Current capacity table XLPE insulation multicore three phase
XLPE or EPR insulation, three loaded conductors/copper or aluminium –
Conductor temperature: 90 °C, ambient temperature: 30 °C in air, 20 °C in ground
| Διατομή Αγωγού | A2 Multi-core cable in conduit in a thermally insulated wall | B2 Multi-core cable in conduit on a wooden wall | C Single-core or multi-core cable on a wooden wall | D1 Single-core or Multi-core cable in ducts in the ground | D2 Single-core or Multi-core cables designed to be buried directly in the ground | E Multi-core cable in free air | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 1.5 | 16.5 | 0.0 | 19.5 | 0.0 | 22.0 | 0.0 | 21.0 | 0.0 | 23.0 | 0.0 | 23.0 | 0.0 |
| 2.5 | 22.0 | 18.0 | 26.0 | 21.0 | 30.0 | 24.0 | 28.0 | 22.0 | 30.0 | 0.0 | 32.0 | 24.0 |
| 4.0 | 30.0 | 24.0 | 35.0 | 28.0 | 40.0 | 32.0 | 36.0 | 28.0 | 39.0 | 0.0 | 42.0 | 32.0 |
| 6.0 | 38.0 | 31.0 | 44.0 | 35.0 | 52.0 | 41.0 | 44.0 | 35.0 | 49.0 | 0.0 | 54.0 | 42.0 |
| 10.0 | 51.0 | 41.0 | 60.0 | 48.0 | 71.0 | 57.0 | 58.0 | 46.0 | 65.0 | 0.0 | 75.0 | 58.0 |
| 16.0 | 68.0 | 55.0 | 80.0 | 64.0 | 96.0 | 76.0 | 75.0 | 59.0 | 84.0 | 64.0 | 100.0 | 77.0 |
| 25.0 | 89.0 | 71.0 | 105.0 | 84.0 | 119.0 | 90.0 | 96.0 | 75.0 | 107.0 | 82.0 | 127.0 | 97.0 |
| 35.0 | 109.0 | 87.0 | 128.0 | 103.0 | 147.0 | 112.0 | 115.0 | 90.0 | 129.0 | 98.0 | 158.0 | 120.0 |
| 50.0 | 130.0 | 104.0 | 154.0 | 124.0 | 179.0 | 136.0 | 135.0 | 106.0 | 153.0 | 117.0 | 192.0 | 146.0 |
| 70.0 | 164.0 | 131.0 | 194.0 | 156.0 | 229.0 | 174.0 | 167.0 | 130.0 | 188.0 | 144.0 | 246.0 | 187.0 |
| 95.0 | 197.0 | 157.0 | 233.0 | 188.0 | 278.0 | 211.0 | 197.0 | 154.0 | 226.0 | 172.0 | 298.0 | 227.0 |
| 120.0 | 227.0 | 180.0 | 268.0 | 216.0 | 322.0 | 245.0 | 223.0 | 174.0 | 257.0 | 197.0 | 346.0 | 263.0 |
| 150.0 | 259.0 | 206.0 | 300.0 | 240.0 | 371.0 | 283.0 | 251.0 | 197.0 | 287.0 | 220.0 | 399.0 | 304.0 |
| 185.0 | 295.0 | 233.0 | 340.0 | 272.0 | 424.0 | 323.0 | 281.0 | 220.0 | 324.0 | 250.0 | 456.0 | 347.0 |
| 240.0 | 346.0 | 273.0 | 398.0 | 318.0 | 500.0 | 382.0 | 324.0 | 253.0 | 375.0 | 290.0 | 538.0 | 409.0 |
| 300.0 | 396.0 | 313.0 | 455.0 | 354.0 | 576.0 | 440.0 | 365.0 | 286.0 | 419.0 | 326.0 | 621.0 | 471.0 |
