2XSY 12/20 KV - IEC

Προϊόντα

CU/XLP/PVC 20 1X 50/16

Κωδ. αναφοράς Nexans 13000100 - Κωδ. αναφοράς χώρας 13000100

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 50 mm²
  • Phase Conductor Cross Section: 50 mm²
  • Διατομή θωράκισης: 16 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,8 mm
  • Ονομαστική εξωτερική διάμετρος: 26,0 mm



CU/XLP/PVC 20 1X 50/25

Κωδ. αναφοράς Nexans 13005173 - Κωδ. αναφοράς χώρας 13005173

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 50 mm²
  • Phase Conductor Cross Section: 50 mm²
  • Διατομή θωράκισης: 25 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,8 mm
  • Ονομαστική εξωτερική διάμετρος: 26,0 mm



CU/XLP/PVC 20 1X 70/16

Κωδ. αναφοράς Nexans 13000101 - Κωδ. αναφοράς χώρας 13000101

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 70 mm²
  • Phase Conductor Cross Section: 70 mm²
  • Διατομή θωράκισης: 16 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,9 mm
  • Ονομαστική εξωτερική διάμετρος: 28,0 mm



CU/XLP/PVC 20 1X 70/25

Κωδ. αναφοράς Nexans 13005174 - Κωδ. αναφοράς χώρας 13005174

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 70 mm²
  • Phase Conductor Cross Section: 70 mm²
  • Διατομή θωράκισης: 25 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,9 mm
  • Ονομαστική εξωτερική διάμετρος: 28,0 mm



CU/XLP/PVC 20 1X 95/16

Κωδ. αναφοράς Nexans 13000102 - Κωδ. αναφοράς χώρας 13000102

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 95 mm²
  • Phase Conductor Cross Section: 95 mm²
  • Διατομή θωράκισης: 16 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,9 mm
  • Ονομαστική εξωτερική διάμετρος: 30,0 mm



CU/XLP/PVC 20 1X 95/25

Κωδ. αναφοράς Nexans 13005175 - Κωδ. αναφοράς χώρας 13005175

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 95 mm²
  • Phase Conductor Cross Section: 95 mm²
  • Διατομή θωράκισης: 25 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,9 mm
  • Ονομαστική εξωτερική διάμετρος: 30,0 mm



CU/XLP/PVC 20 1X120/16

Κωδ. αναφοράς Nexans 13000103 - Κωδ. αναφοράς χώρας 13000103

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 120 mm²
  • Phase Conductor Cross Section: 120 mm²
  • Διατομή θωράκισης: 16 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,0 mm
  • Ονομαστική εξωτερική διάμετρος: 31,0 mm



CU/XLP/PVC 20 1X120/25

Κωδ. αναφοράς Nexans 13005176 - Κωδ. αναφοράς χώρας 13005176

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 120 mm²
  • Phase Conductor Cross Section: 120 mm²
  • Διατομή θωράκισης: 25 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,0 mm
  • Ονομαστική εξωτερική διάμετρος: 31,0 mm



CU/XLP/PVC 20 1X150/16

Κωδ. αναφοράς Nexans 13000610 - Κωδ. αναφοράς χώρας 13000610

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 150 mm²
  • Phase Conductor Cross Section: 150 mm²
  • Διατομή θωράκισης: 16 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,0 mm
  • Ονομαστική εξωτερική διάμετρος: 32,0 mm



CU/XLP/PVC 20 1X150/25

Κωδ. αναφοράς Nexans 13005177 - Κωδ. αναφοράς χώρας 13005177

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 150 mm²
  • Phase Conductor Cross Section: 150 mm²
  • Διατομή θωράκισης: 25 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,0 mm
  • Ονομαστική εξωτερική διάμετρος: 32,0 mm



CU/XLP/PVC 20 1X185/16

Κωδ. αναφοράς Nexans 13004536 - Κωδ. αναφοράς χώρας 13004536

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 185 mm²
  • Phase Conductor Cross Section: 185 mm²
  • Διατομή θωράκισης: 16 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,1 mm
  • Ονομαστική εξωτερική διάμετρος: 34,0 mm



CU/XLP/PVC 20 1X185/25

Κωδ. αναφοράς Nexans 13000104 - Κωδ. αναφοράς χώρας 13000104

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 185 mm²
  • Phase Conductor Cross Section: 185 mm²
  • Διατομή θωράκισης: 25 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,1 mm
  • Ονομαστική εξωτερική διάμετρος: 34,0 mm



CU/XLP/PVC 20 1X240/25

Κωδ. αναφοράς Nexans 13000105 - Κωδ. αναφοράς χώρας 13000105

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 240 mm²
  • Phase Conductor Cross Section: 240 mm²
  • Διατομή θωράκισης: 25 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,1 mm
  • Ονομαστική εξωτερική διάμετρος: 36,5 mm



Περιγραφή

Περιγραφή

Πρότυπα

  • Διεθνές
    IEC 60332-1-2; IEC 60502-2

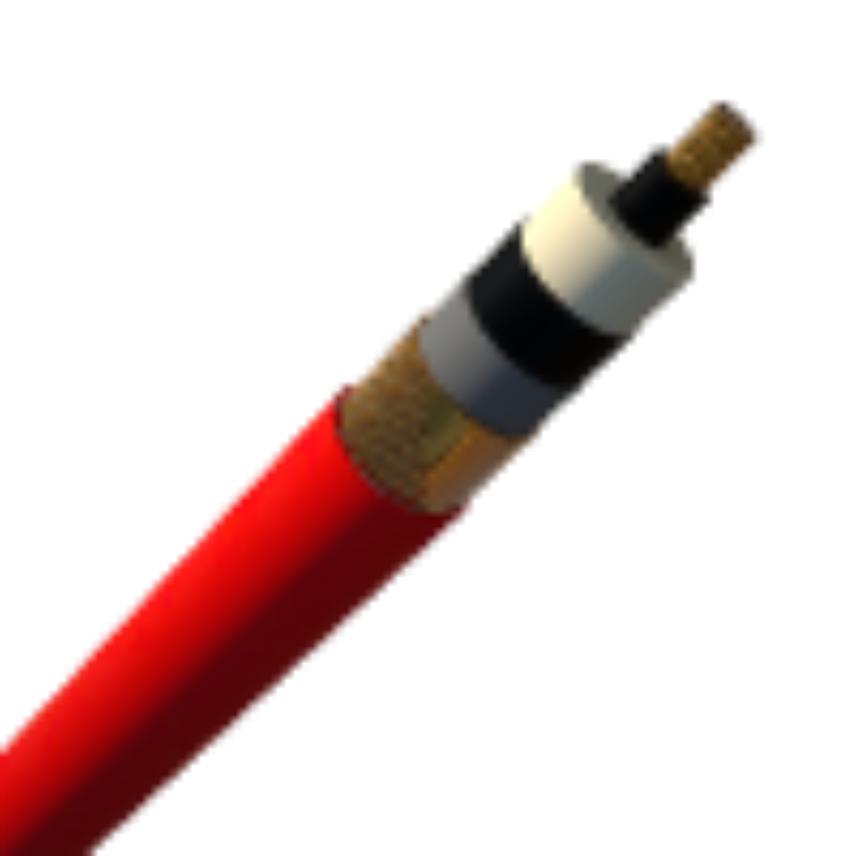

Μονοπολικό καλώδιο ισχύος με πολύκλωνο χάλκινο αγωγό, ημιαγώγιμη θωράκιση του αγωγού, XLPE μόνωση, ημιαγώγιμη θωράκιση της μόνωσης, μεταλλική θωράκιση από σύρματα χαλκού, PVC εξωτερικός μανδύας. Ονομαστικής τάσης 12/20 KV



Σημείωση: κατόπιν ζητήσεως τα καλώδια μπορούν να διατεθούν με ταινία χαλκού πάνω από τα σύρματα χαλκού της θωράκισης ή/και με προστασία της θωρακίσης από το νερό



Χρήση

Στο έδαφος, εξωτερικούς ή εσωτερικούς χώρους, σε σωλήνες ή κανάλια καλωδίων



Σημείωση: κατόπιν ζητήσεως τα καλώδια μπορούν να παραχθούν με εξωτερικό μανδύα μαύρου Πολυαιθυλενίου (2XS2Y) ή με εξωτερικό μανδύα χαμηλής εκπομπής καπνού και ελεύθερου αλογόνων (Low Smoke Zero Halogen - LSZH) (2XSH)

Χαρακτηριστικά

Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Υλικό Αγωγού
Χαλκός
Ευκαμψία αγωγού
πολύκλωνος, κλάση 2
Σχήμα αγωγού
κυκλικό
Υλικό εσωτερικού ημιαγώγιμου
ημιαγώγιμο υλικό
Μόνωση
XLPE
Υλικό εξωτερικού ημιαγώγιμου
ημιαγώγιμο υλικό
Θωράκιση
σύρματα χαλκού
Εξωτερικός μανδύας
PVC

Διαστασιολογικά Χαρακτηριστικά

Διαστασιολογικά Χαρακτηριστικά

Αριθμός πόλων
1
Ονομαστικό πάχος μόνωσης
5,5 mm

Ηλεκτρολογικά Χαρακτηριστικά

Ηλεκτρολογικά Χαρακτηριστικά

Ονομαστική τάση Uo/U
12 / 20 (24) kV

Χαρακτηριστικά Χρήσης

Χαρακτηριστικά Χρήσης

Βραδύκαυστο/Μη διάδοση φλόγας
Ναί
