AL/XLPE/PVC 12/20KV - τριπολικό - υπόγειο - ΔΕΗ

Προϊόντα

AL/XLP/PVC 20 3X240+25 C #D

Κωδ. αναφοράς Nexans 13000041 - Κωδ. αναφοράς χώρας 13000041

  • Συσκευασία: Cut to length (μ.)



Περιγραφή

Περιγραφή

Πρότυπα

  • Διεθνές
    HD 620; IEC 60502-2
  • Εθνικός
    DEH DMKLD-182

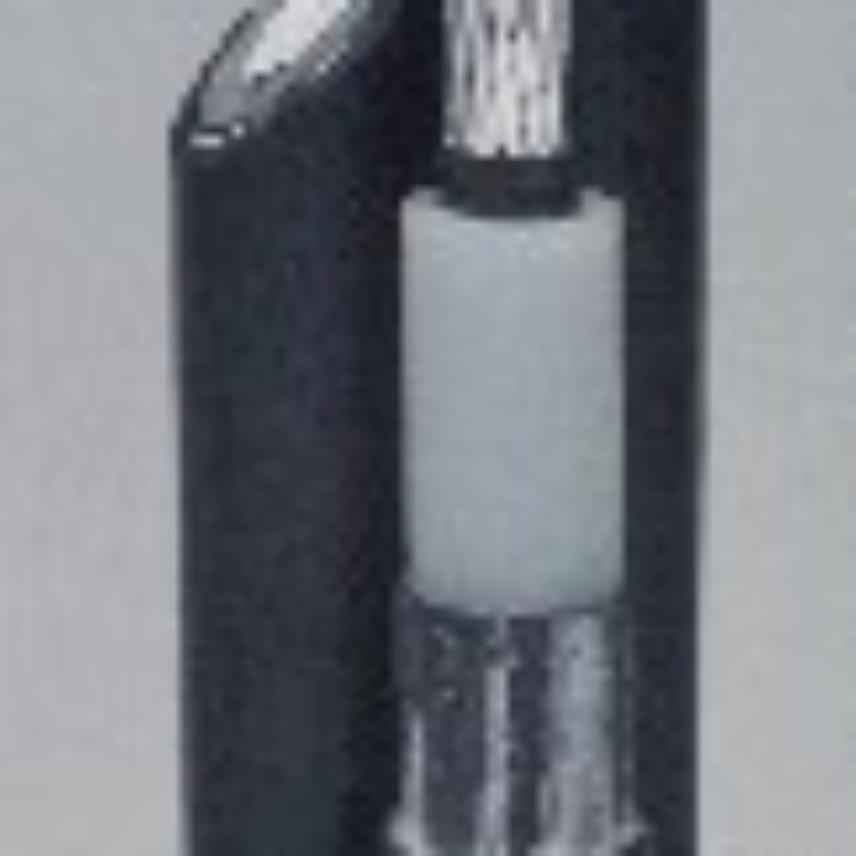

Καλώδιο ισχύος 3-πολικό, αποτελούμενο από 3 μονοπολικά καλώδια συστρεμμένα μεταξύ τους σε τριγωνική διάταξη



Χρήση

Σε δημόσια δίκτυα διανομής ενέργειας  12/20 KV. Είναι κατάλληλο για εγκατάσταση απευθείας ταφής στο έδαφος, σε σωλήνες καλωδίων και στο αέρα.



Δομή

Κάθε μονοπολικό καλώδιο αποτελείται από αγωγό αλουμινίου, ημιαγώγιμη θωράκιση του αγωγού, μόνωση XLPE, ημιαγώγιμη θωράκιση της μόνωσης, μεταλλική θωράκιση από ταινία αλουμινίου με προστασία έναντι του νερού, εξωτερικός μανδύας PVC.

Ο αγωγός γειώσεως αποτελείται από αγωγό αλουμινίου με μανδύα μολύβδου.

Τα μονοπολικά καλώδια συστρέφονται μαζί με τον αγωγό γειώσεως, σε τριγωνική διάταξη.



Επισήμανση φάσεων : με αριθμούς 1, 2, 3 στον εξωτερικό μανδύα των  μονοπολικών καλωδίων

Χαρακτηριστικά

Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Υλικό Αγωγού
Αλουμίνιο
Ευκαμψία αγωγού
πολύκλωνος, κλάση 2
Σχήμα αγωγού
κυκλικό
Υλικό εσωτερικού ημιαγώγιμου
XLPE ημιαγώγιμο
Μόνωση
XLPE
Υλικό εξωτερικού ημιαγώγιμου
ημιαγώγιμο εύκολα αποκολλούμενο
Θωράκιση
Ταινία αλουμινίου
Εξωτερικός μανδύας
PVC
Χρώμα
Μαύρο
Διαμήκης στεγανότητα
Ναί

Διαστασιολογικά Χαρακτηριστικά

Διαστασιολογικά Χαρακτηριστικά

Διατομή Αγωγού
240 mm²
Phase Conductor Cross Section
240 mm²
Πάχος εξωτερικού μανδύα, ονομαστικό
3,0 mm
Διατομή αγωγού γείωσης
25 mm²
Ονομαστικό πάχος μόνωσης
5,5 mm

Ηλεκτρολογικά Χαρακτηριστικά

Ηλεκτρολογικά Χαρακτηριστικά

Ονομαστική τάση Uo/U
12 / 20 (24) kV

Μηχανικά Χαρακτηριστικά

Μηχανικά Χαρακτηριστικά

Ευκαμψία καλωδίου
Συμπαγής

Χαρακτηριστικά Χρήσης

Χαρακτηριστικά Χρήσης

Βραδύκαυστο/Μη διάδοση φλόγας
Ναί

Πόροι

Πόροι

Πώληση & πληροφορίες αποστολής

Κατόπιν ζητήσεως τα καλώδια μπορούν να διατεθούν και σε άλλες διατομές (αλουμινίου ή χαλκού των αγωγών φάσεων και/ή του αγωγού γειώσεως. Για εγκατάσταση του καλωδίου σε εσωτερικούς χώρους μπορεί να διατεθεί και με εξωτερικό μανδύα βραδύκαυστο, χαμηλής εκπομπής καπνού και ελέυθερο αλογόνων (LSZH), ώστε να πληρούνται οι ευρωπαϊκοί κανονισμοί. Για περισσότερες πληροφορίες παρακαλούμε να επικοινωνήσετε μαζί μας.
