CU/XLPE/CTS/PVC/AWA/PVC 12.7/22KV RED STRIPE

Προϊόντα

CU/XLPE/AWA/PVC 22KV 1X 50

Κωδ. αναφοράς Nexans 13006141 - Κωδ. αναφοράς χώρας 13006141

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 50 mm²



CU/XLPE/AWA/PVC 22KV 1X 70

Κωδ. αναφοράς Nexans 13006142 - Κωδ. αναφοράς χώρας 13006142

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 70 mm²



CU/XLPE/AWA/PVC 22KV 1X 95

Κωδ. αναφοράς Nexans 13006143 - Κωδ. αναφοράς χώρας 13006143

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 95 mm²



CU/XLPE/AWA/PVC 22KV 1X120

Κωδ. αναφοράς Nexans 13006144 - Κωδ. αναφοράς χώρας 13006144

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 120 mm²



CU/XLPE/AWA/PVC 22KV 1X150

Κωδ. αναφοράς Nexans 13006145 - Κωδ. αναφοράς χώρας 13006145

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 150 mm²



CU/XLPE/AWA/PVC 22KV 1X185

Κωδ. αναφοράς Nexans 13004494 - Κωδ. αναφοράς χώρας 13004494

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 185 mm²



CU/XLPE/AWA/PVC 22KV 1X240

Κωδ. αναφοράς Nexans 13004495 - Κωδ. αναφοράς χώρας 13004495

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 240 mm²



CU/XLPE/AWA/PVC 22KV 1X300

Κωδ. αναφοράς Nexans 13004496 - Κωδ. αναφοράς χώρας 13004496

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 300 mm²



CU/XLPE/AWA/PVC 22KV 1X400

Κωδ. αναφοράς Nexans 13004497 - Κωδ. αναφοράς χώρας 13004497

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 400 mm²



CU/XLPE/AWA/PVC 22KV 1X500

Κωδ. αναφοράς Nexans 13004498 - Κωδ. αναφοράς χώρας 13004498

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 500 mm²



CU/XLPE/AWA/PVC 22KV 1X630

Κωδ. αναφοράς Nexans 13004499 - Κωδ. αναφοράς χώρας 13004499

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 630 mm²



Περιγραφή

Περιγραφή

Πρότυπα

  • Διεθνές
    IEC 60332-1; IEC 60332-3-24
  • Εθνικός
    SANS 1339

Καλώδιο ισχύος με χάλκινο αγωγό, ημιαγώγιμη θωράκιση του αγωγού, μόνωση XLPE, ημιαγώγιμη θωράκιση της μόνωσης, χάλκινη μεταλλική θωράκιση κάθε πόλου, εσωτερικός μανδύας PVC, οπλισμός από σύρματα αλουμινίου (ΑWA), εξωτερικός μανδύας PVC, μαύρος με κόκκινη γραμμή



Χρήση

κατάλληλο για δίκτυα ενέργειας στα οποία αναμένονονται μηχανικές καταπονήσεις. Το καλώδιο είναι κατάλληλο για εγκατάσταση στο έδαφος ή σε σωλήνες καλωδίων.



Σημείωση: το καλώδιο είναι κατάλληλο για ονομαστική τάση 12/20 KV (Um=24 kV) σύμφωνα με το IEC 60502-2

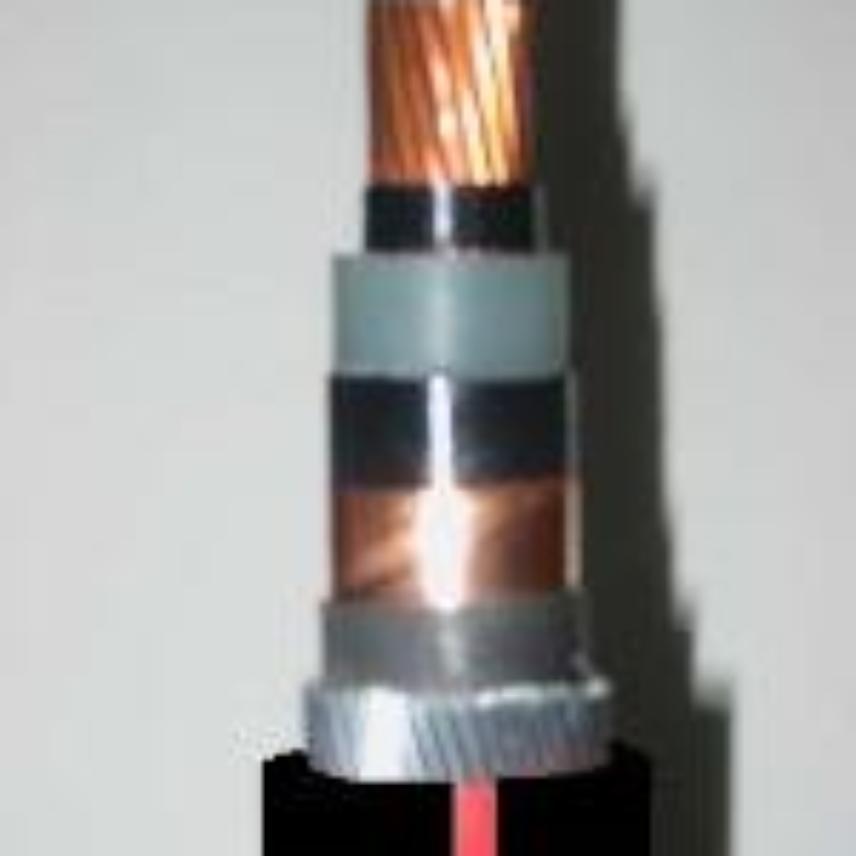

Δομή

1. χάλκινος αγωγός

2. ημιαγώγιμη θωράκιση του αγωγού

3. μόνωση XLPE

4. ημιαγώγιμη θωράκιση της μόνωσης

5. ημιαγώγιμη ταινία

6. μεταλλική θωράκιση

7. εσωτερικός μανδύας PVC

8. οπλισμός συρμάτων αλουμινίου

9. εξωτερικός μανδύας PVC



Χαρακτηριστικά

Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Υλικό Αγωγού
Χαλκός
Σχήμα αγωγού
κυκλικό
Ευκαμψία αγωγού
πολύκλωνος, κλάση 2
Υλικό εσωτερικού ημιαγώγιμου
XLPE ημιαγώγιμο
Μόνωση
XLPE
Υλικό εξωτερικού ημιαγώγιμου
ημιαγώγιμο εύκολα αποκολλούμενο
Θωράκιση
ταινία χαλκού
Εσωτερικός μανδύας
PVC
Τύπος Οπλισμού
σύρματα αλουμινίου
Εξωτερικός μανδύας
PVC
Χρώμα
Μαύρο
Χωρίς μολύβι
Ναί
Ελεύθερο αλογόνων
Όχι

Ηλεκτρολογικά Χαρακτηριστικά

Ηλεκτρολογικά Χαρακτηριστικά

Ονομαστική τάση Uo/U
12.7 / 22 (24) kV

Χαρακτηριστικά Χρήσης

Χαρακτηριστικά Χρήσης

Μέγιστη θερμοκρασία αγωγού
90 °C
Μέγιστη θερμοκρασία βραχυκυκλώματος
250 °C
Βραδύκαυστο/Μη διάδοση φλόγας
IEC 60332-1
Βραδύκαυστο/Μη διάδοση φωτιάς
IEC 60332-3-24

Πόροι

Πόροι

Πώληση & πληροφορίες αποστολής

το καλώδιο μπορεί να διατεθεί με εξωτερικό μανδύα PVC βραδύκαυστο χαμηλής εκπομπής αλογόνων (LHFR), μαύρο με μπλε γραμμή ή μανδύα βραδύκαυστο, χαμηλής εκπομπής καπνού και ελεύθερο αλογόνων, μαύρο με λευκή γραμμή (NHLSFR)
