A2XS(F)2Y 12/20KV - IEC

Προϊόντα

A2XS(F)2Y 12/20kV 1X 50/16

Κωδ. αναφοράς Nexans 13001822 - Κωδ. αναφοράς χώρας 13001822

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 50 mm²
  • Phase Conductor Cross Section: 50 mm²
  • Διατομή θωράκισης: 16 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,8 mm
  • Ονομαστική εξωτερική διάμετρος: 29,0 mm



A2XS(F)2Y 12/20kV 1X 70/16

Κωδ. αναφοράς Nexans 13006079 - Κωδ. αναφοράς χώρας 13006079

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 70 mm²
  • Phase Conductor Cross Section: 70 mm²
  • Διατομή θωράκισης: 16 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,9 mm
  • Ονομαστική εξωτερική διάμετρος: 31,0 mm



A2XS(F)2Y 12/20kV 1X 95/16

Κωδ. αναφοράς Nexans 13002038 - Κωδ. αναφοράς χώρας 13002038

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 95 mm²
  • Phase Conductor Cross Section: 95 mm²
  • Διατομή θωράκισης: 16 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,9 mm
  • Ονομαστική εξωτερική διάμετρος: 33,0 mm



A2XS(F)2Y 12/20kV 1X120/16

Κωδ. αναφοράς Nexans 13004356 - Κωδ. αναφοράς χώρας 13004356

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 120 mm²
  • Phase Conductor Cross Section: 120 mm²
  • Διατομή θωράκισης: 16 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,0 mm
  • Ονομαστική εξωτερική διάμετρος: 34,0 mm



A2XS(F)2Y 12/20kV 1X150/25

Κωδ. αναφοράς Nexans 13001074 - Κωδ. αναφοράς χώρας 13001074

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 150 mm²
  • Phase Conductor Cross Section: 150 mm²
  • Διατομή θωράκισης: 25 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,0 mm
  • Ονομαστική εξωτερική διάμετρος: 36,0 mm



A2XS(F)2Y 12/20kV 1X185/25

Κωδ. αναφοράς Nexans 13002039 - Κωδ. αναφοράς χώρας 13002039

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 185 mm²
  • Phase Conductor Cross Section: 185 mm²
  • Διατομή θωράκισης: 25 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,1 mm
  • Ονομαστική εξωτερική διάμετρος: 38,0 mm



A2XS(F)2Y 12/20kV 1X240/25

Κωδ. αναφοράς Nexans 13001800 - Κωδ. αναφοράς χώρας 13001800

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 240 mm²
  • Phase Conductor Cross Section: 240 mm²
  • Διατομή θωράκισης: 25 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,1 mm
  • Ονομαστική εξωτερική διάμετρος: 40,0 mm



A2XS(F)2Y 12/20kV 1X300/25

Κωδ. αναφοράς Nexans 13006021 - Κωδ. αναφοράς χώρας 13006021

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 300 mm²
  • Phase Conductor Cross Section: 300 mm²
  • Διατομή θωράκισης: 25 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,2 mm
  • Ονομαστική εξωτερική διάμετρος: 43,0 mm



A2XS(F)2Y 12/20kV 1X400/35

Κωδ. αναφοράς Nexans 13002946 - Κωδ. αναφοράς χώρας 13002946

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 400 mm²
  • Phase Conductor Cross Section: 400 mm²
  • Διατομή θωράκισης: 35 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,3 mm
  • Ονομαστική εξωτερική διάμετρος: 47,0 mm



A2XS(F)2Y 12/20kV 1X500/35

Κωδ. αναφοράς Nexans 13002742 - Κωδ. αναφοράς χώρας 13002742

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 500 mm²
  • Phase Conductor Cross Section: 500 mm²
  • Διατομή θωράκισης: 35 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,4 mm
  • Ονομαστική εξωτερική διάμετρος: 50,0 mm



A2XS(F)2Y 12/20kV 1X630/35

Κωδ. αναφοράς Nexans 13003128 - Κωδ. αναφοράς χώρας 13003128

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 630 mm²
  • Phase Conductor Cross Section: 630 mm²
  • Διατομή θωράκισης: 35 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,5 mm
  • Ονομαστική εξωτερική διάμετρος: 54,0 mm



Περιγραφή

Περιγραφή

Πρότυπα

  • Διεθνές
    IEC 60502-2

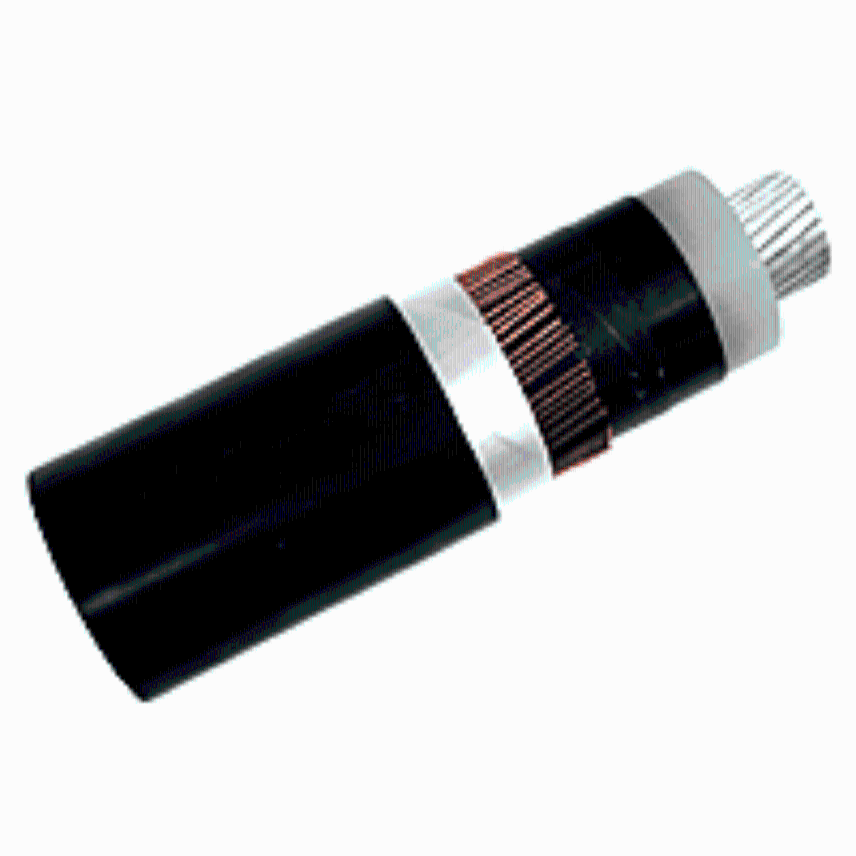

Μονοπολικό καλώδιο ισχύος με πολύκλωνο αγωγό Αλουμινίου, ημιαγώγιμη θωράκιση του αγωγού, XLPE μόνωση, ημιαγώγιμη θωράκιση της μόνωσης, μεταλλική θωράκιση από σύρματα χαλκού, προστασία από τον νερό της μεταλλικής θωράκισης, PE εξωτερικός μανδύας. Ονομαστικής τάσης 12/20 KV (Um=24 KV)



Χρήσεις

στο έδαφος, εξωτερικούς ή εσωτερικούς χώρους, σε σωλήνες ή κανάλια καλωδίων



Σημείωση:

κατόπιν ζητήσεως τα καλώδια μπορούν να διατεθούν με ταινία χαλκού πάνω από τα σ

ύρματα χαλκού της θωράκισης.



Κατόπιν ζητήσεως τα καλώδια μπορούν να παραχθούν με εξωτερικό μανδύα μαύρου χαμηλής εκπομπής καπνού και ελεύθερου αλογόνων (Low Smoke Zero Halogen - LSZH) (A2XS(F)H)

Χαρακτηριστικά

Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Υλικό Αγωγού
Αλουμίνιο
Ευκαμψία αγωγού
πολύκλωνος, κλάση 2
Ελεύθερο αλογόνων
Ναί
Υλικό εσωτερικού ημιαγώγιμου
ημιαγώγιμο υλικό
Μόνωση
XLPE
Υλικό εξωτερικού ημιαγώγιμου
ημιαγώγιμο υλικό
Θωράκιση
σύρματα χαλκού
Εξωτερικός μανδύας
PE
Σχήμα αγωγού
κυκλικό

Διαστασιολογικά Χαρακτηριστικά

Διαστασιολογικά Χαρακτηριστικά

Αριθμός πόλων
1
Ονομαστικό πάχος μόνωσης
5,5 mm

Ηλεκτρολογικά Χαρακτηριστικά

Ηλεκτρολογικά Χαρακτηριστικά

Ονομαστική τάση Uo/U
12 / 20 (24) kV

Χαρακτηριστικά Χρήσης

Χαρακτηριστικά Χρήσης

Βραδύκαυστο/Μη διάδοση φλόγας
Όχι
Διαμήκη προστασία νερού
Yes

Πόροι

Πόροι

Πώληση & πληροφορίες αποστολής

Συσκευασία σε ξύλινα στροφεία
