A05VV-F

A05VV-F

A05VV-F

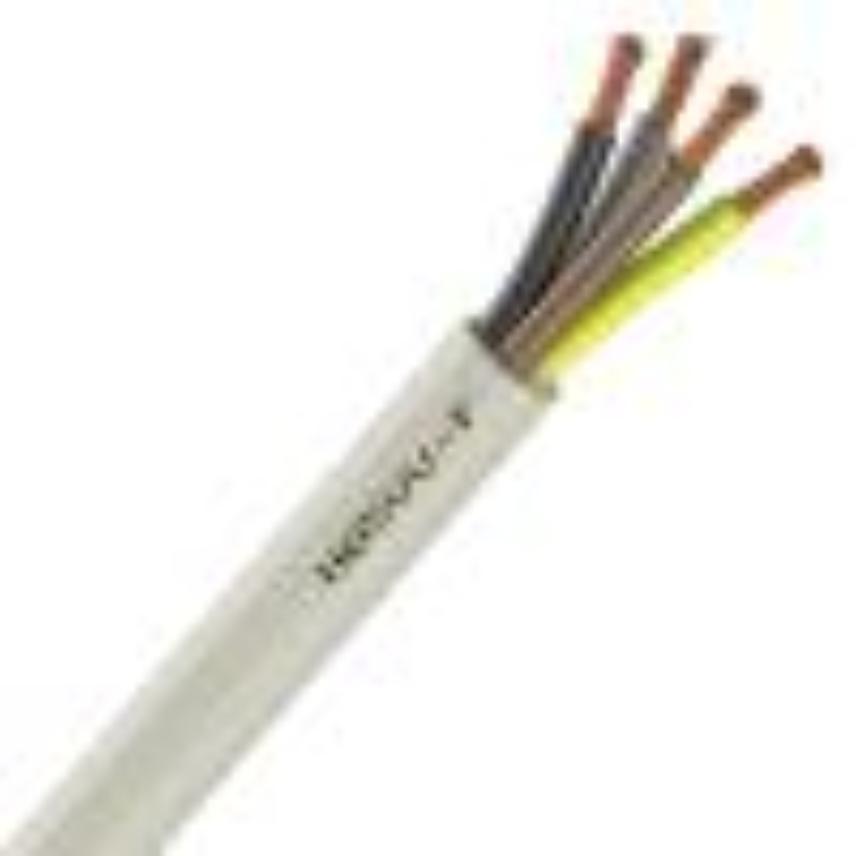

Εύκαμπτο καλώδιο με μόνωση και μανδύα από PVC. Ονομαστική τάση 300/500 V

Δείτε περισσότερα
Download all documents
Επικοινωνήστε μαζί μας

Προϊόντα

Ενέργειες

  • προϊόντα

A05VVF 2X 6 #D

Κωδ. αναφοράς Nexans 13005773 - Κωδ. αναφοράς χώρας 13005773

  • Συσκευασία: Κουλούρα (100μ.)
  • Κιτρινο-πράσινο πόλο: Όχι
  • Αριθμός πόλων: 2
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,2 mm



A05VVF 3G 6 #C

Κωδ. αναφοράς Nexans 13000007 - Κωδ. αναφοράς χώρας 13000007

  • Συσκευασία: Κουλούρα (100μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 3
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm



A05VVF 3G 6 #C #T

Κωδ. αναφοράς Nexans 13001251 - Κωδ. αναφοράς χώρας 13001251

  • Συσκευασία: Κουλούρα (100μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 3
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm



A05VVF 3G 6 #D

Κωδ. αναφοράς Nexans 13001096 - Κωδ. αναφοράς χώρας 13001096

  • Συσκευασία: Κουλούρα (100μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 3
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm



A05VVF 4G 6 #C

Κωδ. αναφοράς Nexans 13000628 - Κωδ. αναφοράς χώρας 13000628

  • Συσκευασία: Κουλούρα (100μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 4
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm



A05VVF 4G 6 #C #T

Κωδ. αναφοράς Nexans 13001337 - Κωδ. αναφοράς χώρας 13001337

  • Συσκευασία: Κουλούρα (100μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 4
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm



A05VVF 4G 6 #D

Κωδ. αναφοράς Nexans 13002727 - Κωδ. αναφοράς χώρας 13002727

  • Συσκευασία: Κουλούρα (100μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 4
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm



A05VVF 5G 6 #C

Κωδ. αναφοράς Nexans 13003054 - Κωδ. αναφοράς χώρας 13003054

  • Συσκευασία: Κουλούρα (100μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 5
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm



A05VVF 5G 6 #C #T

Κωδ. αναφοράς Nexans 13001769 - Κωδ. αναφοράς χώρας 13001769

  • Συσκευασία: Κουλούρα (100μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 5
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm



A05VVF 5G 6 #D

Κωδ. αναφοράς Nexans 13003053 - Κωδ. αναφοράς χώρας 13003053

  • Συσκευασία: Κουλούρα (100μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 5
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm



Περιγραφή

Περιγραφή

Πρότυπα

  • Διεθνές
    IEC 60332-1-2
  • Εθνικός
    ELOT 563.1; NF C32-206

Εύκαμπτο καλώδιο για γενική χρήση σε κατοικίες, μαγειρεία, γραφεία για την τροφοδότηση συσκευών σε ξηρούς ή υγρούς χώρους



Δομή

1. εύκαμπτος αγωγός χαλκού

2. μόνωση PVC

3. μανδύας PVC



Χρώματα πόλων

2-πόλοι: καφέ, μπλε

3-πόλοι: καφέ, κιτρινο-πράσινο, μπλε

4-πόλοι: καφέ, μαύρο, γκρι, κιτρινο-πράσινο

5-πόλοι: καφέ, μαύρο, γκρι, κιτρινο-πράσινο, μπλε

Χαρακτηριστικά

Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Υλικό Αγωγού
Χαλκός
Ευκαμψία αγωγού
Εύκαμπτος, κλάση 5
Σχήμα αγωγού
κυκλικό
Μόνωση
PVC
Εξωτερικός μανδύας
PVC
Χρώμα μανδύα
Λευκό
Χωρίς μολύβι
Ναι
Μειωμένος ουδέτερος αγωγός
Όχι

Διαστασιολογικά Χαρακτηριστικά

Διαστασιολογικά Χαρακτηριστικά

Διατομή Αγωγού
6 mm²
Phase Conductor Cross Section
6 mm²
Διατομή αγωγού γείωσης
- mm²
Ονομαστικό πάχος μόνωσης
0,8 mm
Neutral conductor section (when smaller)
- mm²

Ηλεκτρολογικά Χαρακτηριστικά

Ηλεκτρολογικά Χαρακτηριστικά

Ονομαστική τάση Uo/U
300/500 V

Μηχανικά Χαρακτηριστικά

Μηχανικά Χαρακτηριστικά

Ευκαμψία καλωδίου
εύκαμπτο

Πόροι

Πόροι

Current capacity table PVC insulation multicore single phase

PVC insulation/two loaded conductors, copper or aluminium –

Conductor temperature: 70 °C, ambient temperature: 30 °C in air, 20 °C in ground

Διατομή Αγωγού A2 Multi-core cable in conduit in a thermally insulated wall B2 Multi-core cable in conduit on a wooden wall C Single-core or multi-core cable on a wooden wall D1 Single-core or Multi-core cable in ducts in the ground D2 Single-core or Multi-core cables designed to be buried directly in the ground E Multi-core cable in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
1.5 14.0 0.0 16.5 0.0 19.5 0.0 22.0 0.0 22.0 0.0 22.0 0.0
2.5 18.5 14.5 23.0 17.5 27.0 21.0 27.0 22.0 28.0 0.0 30.0 23.0
4.0 25.0 19.5 30.0 24.0 36.0 28.0 37.0 29.0 38.0 0.0 40.0 31.0
6.0 32.0 25.0 38.0 30.0 46.0 36.0 46.0 36.0 48.0 0.0 51.0 39.0
10.0 43.0 33.0 52.0 41.0 63.0 49.0 60.0 47.0 64.0 0.0 70.0 54.0
16.0 57.0 44.0 69.0 54.0 85.0 66.0 78.0 61.0 83.0 63.0 94.0 73.0
25.0 75.0 58.0 90.0 71.0 112.0 83.0 99.0 77.0 110.0 82.0 119.0 89.0
35.0 92.0 71.0 111.0 86.0 138.0 103.0 119.0 93.0 132.0 98.0 148.0 111.0
50.0 110.0 86.0 133.0 104.0 168.0 125.0 140.0 109.0 156.0 117.0 180.0 135.0
70.0 139.0 108.0 168.0 131.0 213.0 160.0 173.0 135.0 192.0 145.0 232.0 173.0
95.0 167.0 130.0 201.0 157.0 258.0 195.0 204.0 159.0 230.0 173.0 282.0 210.0
120.0 192.0 150.0 232.0 181.0 299.0 226.0 231.0 180.0 261.0 200.0 328.0 244.0
150.0 219.0 172.0 258.0 201.0 344.0 261.0 261.0 204.0 293.0 224.0 379.0 282.0
185.0 248.0 195.0 294.0 230.0 392.0 298.0 292.0 228.0 331.0 255.0 434.0 322.0
240.0 291.0 229.0 344.0 269.0 461.0 352.0 336.0 262.0 382.0 298.0 514.0 380.0
300.0 334.0 263.0 394.0 308.0 530.0 406.0 379.0 296.0 427.0 336.0 593.0 439.0

Current capacity table PVC insulation multicore three phase

PVC insulation, three loaded conductors/copper or aluminium –

Conductor temperature: 70 °C, ambient temperature: 30 °C in air, 20 °C in ground

Διατομή Αγωγού A2 Multi-core cable in conduit in a thermally insulated wall B2 Multi-core cable in conduit on a wooden wall C Single-core or multi-core cable on a wooden wall D1 Single-core or Multi-core cable in ducts in the ground D2 Single-core or Multi-core cables designed to be buried directly in the ground E Multi-core cable in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
1.5 13.0 0.0 15.0 0.0 17.5 0.0 18.0 0.0 19.0 0.0 18.5 0.0
2.5 17.5 13.5 20.0 15.5 24.0 18.5 24.0 18.5 24.0 0.0 25.0 19.5
4.0 23.0 17.5 27.0 21.0 32.0 25.0 30.0 24.0 33.0 0.0 34.0 26.0
6.0 29.0 23.0 34.0 27.0 41.0 32.0 38.0 30.0 41.0 0.0 43.0 33.0
10.0 39.0 31.0 46.0 36.0 57.0 44.0 50.0 39.0 54.0 0.0 60.0 46.0
16.0 52.0 41.0 62.0 48.0 76.0 59.0 64.0 50.0 70.0 53.0 80.0 61.0
25.0 68.0 53.0 80.0 62.0 96.0 73.0 82.0 64.0 92.0 69.0 101.0 78.0
35.0 83.0 65.0 99.0 77.0 119.0 90.0 98.0 77.0 110.0 83.0 126.0 96.0
50.0 99.0 78.0 118.0 92.0 144.0 110.0 116.0 91.0 130.0 99.0 153.0 117.0
70.0 125.0 98.0 149.0 116.0 184.0 140.0 143.0 112.0 162.0 122.0 196.0 150.0
95.0 150.0 118.0 179.0 139.0 223.0 170.0 169.0 132.0 193.0 148.0 238.0 183.0
120.0 172.0 135.0 206.0 160.0 259.0 197.0 192.0 150.0 220.0 169.0 276.0 212.0
150.0 196.0 155.0 225.0 176.0 299.0 227.0 217.0 169.0 246.0 189.0 319.0 245.0
185.0 223.0 176.0 255.0 199.0 341.0 259.0 243.0 190.0 278.0 214.0 364.0 280.0
240.0 261.0 207.0 297.0 232.0 403.0 305.0 280.0 218.0 320.0 250.0 430.0 330.0
300.0 298.0 237.0 339.0 265.0 464.0 351.0 316.0 247.0 359.0 282.0 497.0 381.0
