AL/XLPE/LSF 12/20KV - triplex - Underground - DEH

Προϊόντα

AL/XLP/LSF 20 3X240+25 C #D

Κωδ. αναφοράς Nexans 13006046 - Κωδ. αναφοράς χώρας 13006046

  • Συσκευασία: Στροφ. (μ.)



Περιγραφή

Περιγραφή

Πρότυπα

  • Διεθνές
    EN 13501-6; EN 50399; HD 620; IEC 60332-1-2; IEC 60332-3-24; IEC 60502-2; IEC 60754-1; IEC 60754-2; IEC 61034
  • Εθνικός
    DEH DMKLD-182

Καλώδιο βραδύκαυστο, χαμηλής εκπομπής καπνού, ελεύθερο αλογόνων σύμφωνο με CPR Dca-s2,d2,a2



Χρήση

Σε δημόσια δίκτυα διανομής ενέργειας  12/20 KV. Είναι κατάλληλο για εγκατάσταση στο έδαφος, εντός σωλήνων και στον αέρα.

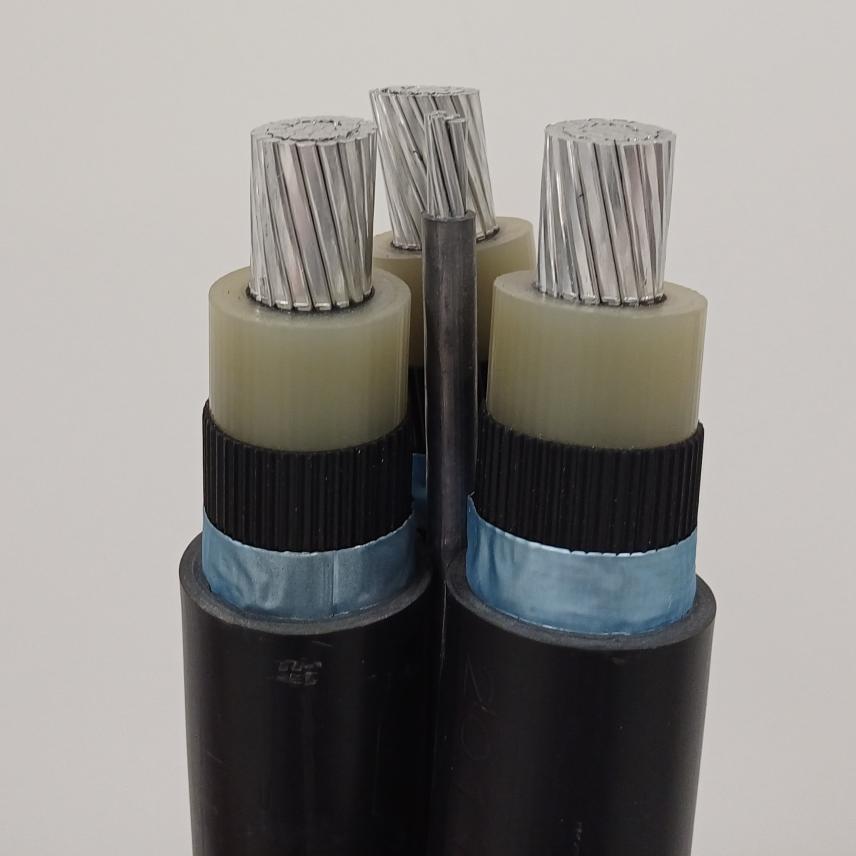

Δομή

Κάθε μονοπολικό καλώδιο αποτελείται από αγωγό αλουμινίου, ημιαγώγιμη θωράκιση του αγωγού, μόνωση XLPE, ημιαγώγιμη θωράκιση της μόνωσης, μεταλλική θωράκιση από ταινία αλουμινίου με προστασία έναντι του νερού, εξωτερικός μανδύας LSZH.

Ο αγωγός γειώσεως αποτελείται από αγωγό αλουμινίου με μανδύα μολύβδου.

Τα μονοπολικά καλώδια συστρέφονται μαζί με τον αγωγό γειώσεως, σε τριγωνική διάταξη.



Επισήμανση φάσεων : με αριθμούς 1, 2, 3 στον εξωτερικό μανδύα των  μονοπολικών καλωδίων

Χαρακτηριστικά

Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Υλικό Αγωγού
Αλουμίνιο
Ευκαμψία αγωγού
πολύκλωνος, κλάση 2
Σχήμα αγωγού
κυκλικό
Υλικό εσωτερικού ημιαγώγιμου
XLPE ημιαγώγιμο
Μόνωση
XLPE
Υλικό εξωτερικού ημιαγώγιμου
ημιαγώγιμο εύκολα αποκολλούμενο
Θωράκιση
Ταινία αλουμινίου
Εξωτερικός μανδύας
LSZH
Χρώμα
Μαύρο
Διαμήκης στεγανότητα
Ναί
Ελεύθερο αλογόνων
Ναί

Διαστασιολογικά Χαρακτηριστικά

Διαστασιολογικά Χαρακτηριστικά

Διατομή Αγωγού
240 mm²
Διατομή αγωγού γείωσης
25 mm²

Ηλεκτρολογικά Χαρακτηριστικά

Ηλεκτρολογικά Χαρακτηριστικά

Ονομαστική τάση Uo/U
12 / 20 (24) kV

Μηχανικά Χαρακτηριστικά

Μηχανικά Χαρακτηριστικά

Ευκαμψία καλωδίου
Συμπαγής

Χαρακτηριστικά Χρήσης

Χαρακτηριστικά Χρήσης

Βραδύκαυστο/Μη διάδοση φλόγας
Ναί
Πυκνότητα καπνού
Χαμηλή

Πόροι

Πόροι

Πώληση & πληροφορίες αποστολής

Κατόπιν ζητήσεως τα καλώδια μπορούν να διατεθούν και σε άλλες διατομές (αλουμινίου ή χαλκού των αγωγών φάσεων και/ή του αγωγού γειώσεως. Για περισσότερες πληροφορίες παρακαλούμε να επικοινωνήσετε μαζί μας.
