A05VVH3-U / NYIFY

A05VVH3-U / NYIFY

A05VVH3-U / NYIFY

Ελαφρύ πεπλατυσμένο καλώδιο για σταθερές εγκαταστάσεις. Ονομαστική τάση 230/400 V

Δείτε περισσότερα
Download all documents
Επικοινωνήστε μαζί μας

Προϊόντα

Ενέργειες

  • προϊόντα

NYIFY 2X1.5 U #C

Κωδ. αναφοράς Nexans 13001547 - Κωδ. αναφοράς χώρας 13001547

  • Συσκευασία: Κουλούρα (μ.)
  • Κιτρινο-πράσινο πόλο: Όχι
  • Αριθμός πόλων: 2
  • Διατομή Αγωγού: 1,5 mm²
  • Phase Conductor Cross Section: 1,5 mm²
  • Ονομαστικό πάχος μόνωσης: 0,4 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 0,8 mm



NYIFY 2X2.5 U #C

Κωδ. αναφοράς Nexans 13000304 - Κωδ. αναφοράς χώρας 13000304

  • Συσκευασία: Κουλούρα (μ.)
  • Κιτρινο-πράσινο πόλο: Όχι
  • Αριθμός πόλων: 2
  • Διατομή Αγωγού: 2,5 mm²
  • Phase Conductor Cross Section: 2,5 mm²
  • Ονομαστικό πάχος μόνωσης: 0,5 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 0,9 mm



NYIFY 2X4 U #C

Κωδ. αναφοράς Nexans 13000305 - Κωδ. αναφοράς χώρας 13000305

  • Συσκευασία: Κουλούρα (μ.)
  • Κιτρινο-πράσινο πόλο: Όχι
  • Αριθμός πόλων: 2
  • Διατομή Αγωγού: 4 mm²
  • Phase Conductor Cross Section: 4 mm²
  • Ονομαστικό πάχος μόνωσης: 0,6 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 0,9 mm



NYIFY 3G1.5 U #C

Κωδ. αναφοράς Nexans 13001627 - Κωδ. αναφοράς χώρας 13001627

  • Συσκευασία: Κουλούρα (μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 3
  • Διατομή Αγωγού: 1,5 mm²
  • Phase Conductor Cross Section: 1,5 mm²
  • Ονομαστικό πάχος μόνωσης: 0,4 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 0,8 mm



NYIFY 3G1.5 U #D

Κωδ. αναφοράς Nexans 13002686 - Κωδ. αναφοράς χώρας 13002686

  • Συσκευασία: Κουλούρα (μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 3
  • Διατομή Αγωγού: 1,5 mm²
  • Phase Conductor Cross Section: 1,5 mm²
  • Ονομαστικό πάχος μόνωσης: 0,4 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 0,8 mm



NYIFY 3G2.5 U #C

Κωδ. αναφοράς Nexans 13001626 - Κωδ. αναφοράς χώρας 13001626

  • Συσκευασία: Κουλούρα (μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 3
  • Διατομή Αγωγού: 2,5 mm²
  • Phase Conductor Cross Section: 2,5 mm²
  • Ονομαστικό πάχος μόνωσης: 0,5 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 0,9 mm



NYIFY 3G2.5 U #D

Κωδ. αναφοράς Nexans 13002688 - Κωδ. αναφοράς χώρας 13002688

  • Συσκευασία: Κουλούρα (μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 3
  • Διατομή Αγωγού: 2,5 mm²
  • Phase Conductor Cross Section: 2,5 mm²
  • Ονομαστικό πάχος μόνωσης: 0,5 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 0,9 mm



NYIFY 3G4 U #C

Κωδ. αναφοράς Nexans 13001659 - Κωδ. αναφοράς χώρας 13001659

  • Συσκευασία: Κουλούρα (μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 3
  • Διατομή Αγωγού: 4 mm²
  • Phase Conductor Cross Section: 4 mm²
  • Ονομαστικό πάχος μόνωσης: 0,6 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 0,9 mm



NYIFY 4G1.5 U #C

Κωδ. αναφοράς Nexans 13001548 - Κωδ. αναφοράς χώρας 13001548

  • Συσκευασία: Κουλούρα (μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 4
  • Διατομή Αγωγού: 1,5 mm²
  • Phase Conductor Cross Section: 1,5 mm²
  • Ονομαστικό πάχος μόνωσης: 0,4 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 0,8 mm



NYIFY 4G1.5 U #D

Κωδ. αναφοράς Nexans 13002687 - Κωδ. αναφοράς χώρας 13002687

  • Συσκευασία: Κουλούρα (μ.)
  • Κιτρινο-πράσινο πόλο: Ναι
  • Αριθμός πόλων: 4
  • Διατομή Αγωγού: 1,5 mm²
  • Phase Conductor Cross Section: 1,5 mm²
  • Ονομαστικό πάχος μόνωσης: 0,4 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 0,8 mm



Περιγραφή

Περιγραφή

Πρότυπα

  • Εθνικός
    DIN VDE 0250

Πεπλατυσμένο καλώδιο με χάλκινους μονόκλωνους αγωγούς, μόνωση και μανδύα από PVC. Οι μονωμένοι πόλοι είναι τοποθετημένοι παράλληλα.

Xρήση

Μέσα ή πάνω σε τοίχους, οροφές, ...

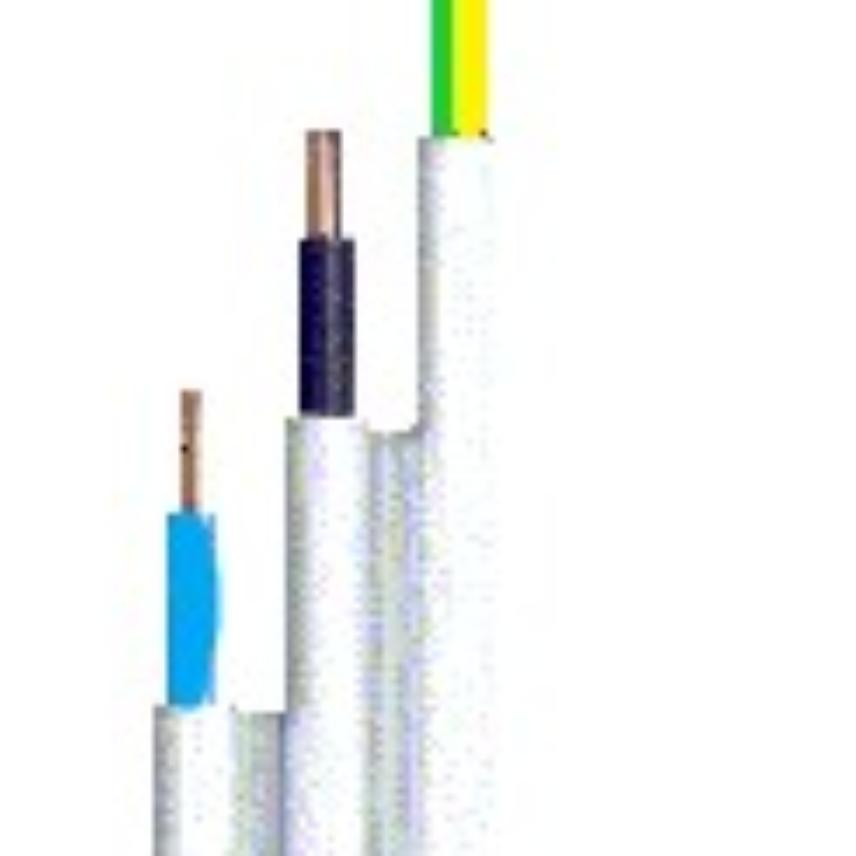

Δομή καλωδίου

1. Μονόκλωνος αγωγός χαλκού

2. Μόνωση PVC

3. Μανδύας PVC

Χαρακτηριστικά

Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Υλικό Αγωγού
Χαλκός
Ευκαμψία αγωγού
μονόκλωνος, κλάση 1
Σχήμα αγωγού
κυκλικό
Μόνωση
PVC
Εξωτερικός μανδύας
PVC
Χρώμα
Λευκό
Μειωμένος ουδέτερος αγωγός
Όχι

Διαστασιολογικά Χαρακτηριστικά

Διαστασιολογικά Χαρακτηριστικά

Neutral conductor section (when smaller)
- mm²

Ηλεκτρολογικά Χαρακτηριστικά

Ηλεκτρολογικά Χαρακτηριστικά

Ονομαστική τάση Uo/U
230 / 400 V

Χαρακτηριστικά Χρήσης

Χαρακτηριστικά Χρήσης

Βραδύκαυστο/Μη διάδοση φλόγας
IEC 60332-1-2

Πόροι

Πόροι

Current capacity table PVC insulation single core three phase

PVC insulation/three loaded conductors, copper or aluminium –

Conductor temperature: 70 °C, ambient temperature: 30 °C in air, 20 °C in ground

Διατομή Αγωγού A1 Insulated conductors in conduit in a thermally insulated wall B1 Insulated conductors in conduit on a wooden wall C Single-core or multi-core cable on a wooden wall D1 Single-core or Multi-core cable in ducts in the ground D2 Single-core or Multi-core cables designed to be buried directly in the ground F Single-core flat cables, touching in free air F Single-core trefoil cables, touching in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
1.5 13.5 0.0 15.5 0.0 17.5 0.0 18.0 0.0 19.0 0.0 0.0 0.0 0.0 0.0
2.5 18.0 14.0 21.0 16.5 24.0 18.5 24.0 18.5 24.0 0.0 0.0 0.0 0.0 0.0
4.0 24.0 18.5 28.0 22.0 32.0 25.0 30.0 24.0 33.0 0.0 0.0 0.0 0.0 0.0
6.0 31.0 24.0 36.0 28.0 41.0 32.0 38.0 30.0 41.0 0.0 0.0 0.0 0.0 0.0
10.0 42.0 32.0 50.0 39.0 57.0 44.0 50.0 39.0 54.0 0.0 0.0 0.0 0.0 0.0
16.0 56.0 43.0 68.0 53.0 76.0 59.0 64.0 50.0 70.0 53.0 0.0 0.0 0.0 0.0
25.0 73.0 57.0 89.0 70.0 96.0 73.0 82.0 64.0 92.0 69.0 114.0 87.0 110.0 84.0
35.0 89.0 70.0 110.0 86.0 119.0 90.0 98.0 77.0 110.0 83.0 143.0 109.0 137.0 105.0
50.0 108.0 84.0 134.0 104.0 144.0 110.0 116.0 91.0 130.0 99.0 174.0 133.0 167.0 128.0
70.0 136.0 107.0 171.0 133.0 184.0 140.0 143.0 112.0 162.0 122.0 225.0 173.0 216.0 166.0
95.0 164.0 129.0 207.0 161.0 223.0 170.0 169.0 132.0 193.0 148.0 275.0 212.0 264.0 203.0
120.0 188.0 149.0 239.0 186.0 259.0 197.0 192.0 150.0 220.0 169.0 321.0 247.0 308.0 237.0
150.0 216.0 170.0 262.0 204.0 299.0 227.0 217.0 169.0 246.0 189.0 372.0 287.0 356.0 274.0
185.0 245.0 194.0 296.0 230.0 341.0 259.0 243.0 190.0 278.0 214.0 427.0 330.0 409.0 315.0
240.0 286.0 227.0 346.0 269.0 403.0 305.0 280.0 218.0 320.0 250.0 507.0 392.0 485.0 375.0
300.0 328.0 261.0 394.0 306.0 464.0 351.0 316.0 247.0 359.0 282.0 587.0 455.0 561.0 434.0
400.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 689.0 552.0 656.0 526.0
500.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 789.0 640.0 749.0 610.0
630.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 905.0 746.0 855.0 711.0

Current capacity table PVC insulation multicore single phase

PVC insulation/two loaded conductors, copper or aluminium –

Conductor temperature: 70 °C, ambient temperature: 30 °C in air, 20 °C in ground

Διατομή Αγωγού A2 Multi-core cable in conduit in a thermally insulated wall B2 Multi-core cable in conduit on a wooden wall C Single-core or multi-core cable on a wooden wall D1 Single-core or Multi-core cable in ducts in the ground D2 Single-core or Multi-core cables designed to be buried directly in the ground E Multi-core cable in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
1.5 14.0 0.0 16.5 0.0 19.5 0.0 22.0 0.0 22.0 0.0 22.0 0.0
2.5 18.5 14.5 23.0 17.5 27.0 21.0 27.0 22.0 28.0 0.0 30.0 23.0
4.0 25.0 19.5 30.0 24.0 36.0 28.0 37.0 29.0 38.0 0.0 40.0 31.0
6.0 32.0 25.0 38.0 30.0 46.0 36.0 46.0 36.0 48.0 0.0 51.0 39.0
10.0 43.0 33.0 52.0 41.0 63.0 49.0 60.0 47.0 64.0 0.0 70.0 54.0
16.0 57.0 44.0 69.0 54.0 85.0 66.0 78.0 61.0 83.0 63.0 94.0 73.0
25.0 75.0 58.0 90.0 71.0 112.0 83.0 99.0 77.0 110.0 82.0 119.0 89.0
35.0 92.0 71.0 111.0 86.0 138.0 103.0 119.0 93.0 132.0 98.0 148.0 111.0
50.0 110.0 86.0 133.0 104.0 168.0 125.0 140.0 109.0 156.0 117.0 180.0 135.0
70.0 139.0 108.0 168.0 131.0 213.0 160.0 173.0 135.0 192.0 145.0 232.0 173.0
95.0 167.0 130.0 201.0 157.0 258.0 195.0 204.0 159.0 230.0 173.0 282.0 210.0
120.0 192.0 150.0 232.0 181.0 299.0 226.0 231.0 180.0 261.0 200.0 328.0 244.0
150.0 219.0 172.0 258.0 201.0 344.0 261.0 261.0 204.0 293.0 224.0 379.0 282.0
185.0 248.0 195.0 294.0 230.0 392.0 298.0 292.0 228.0 331.0 255.0 434.0 322.0
240.0 291.0 229.0 344.0 269.0 461.0 352.0 336.0 262.0 382.0 298.0 514.0 380.0
300.0 334.0 263.0 394.0 308.0 530.0 406.0 379.0 296.0 427.0 336.0 593.0 439.0

Current capacity table PVC insulation multicore three phase

PVC insulation, three loaded conductors/copper or aluminium –

Conductor temperature: 70 °C, ambient temperature: 30 °C in air, 20 °C in ground

Διατομή Αγωγού A2 Multi-core cable in conduit in a thermally insulated wall B2 Multi-core cable in conduit on a wooden wall C Single-core or multi-core cable on a wooden wall D1 Single-core or Multi-core cable in ducts in the ground D2 Single-core or Multi-core cables designed to be buried directly in the ground E Multi-core cable in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
1.5 13.0 0.0 15.0 0.0 17.5 0.0 18.0 0.0 19.0 0.0 18.5 0.0
2.5 17.5 13.5 20.0 15.5 24.0 18.5 24.0 18.5 24.0 0.0 25.0 19.5
4.0 23.0 17.5 27.0 21.0 32.0 25.0 30.0 24.0 33.0 0.0 34.0 26.0
6.0 29.0 23.0 34.0 27.0 41.0 32.0 38.0 30.0 41.0 0.0 43.0 33.0
10.0 39.0 31.0 46.0 36.0 57.0 44.0 50.0 39.0 54.0 0.0 60.0 46.0
16.0 52.0 41.0 62.0 48.0 76.0 59.0 64.0 50.0 70.0 53.0 80.0 61.0
25.0 68.0 53.0 80.0 62.0 96.0 73.0 82.0 64.0 92.0 69.0 101.0 78.0
35.0 83.0 65.0 99.0 77.0 119.0 90.0 98.0 77.0 110.0 83.0 126.0 96.0
50.0 99.0 78.0 118.0 92.0 144.0 110.0 116.0 91.0 130.0 99.0 153.0 117.0
70.0 125.0 98.0 149.0 116.0 184.0 140.0 143.0 112.0 162.0 122.0 196.0 150.0
95.0 150.0 118.0 179.0 139.0 223.0 170.0 169.0 132.0 193.0 148.0 238.0 183.0
120.0 172.0 135.0 206.0 160.0 259.0 197.0 192.0 150.0 220.0 169.0 276.0 212.0
150.0 196.0 155.0 225.0 176.0 299.0 227.0 217.0 169.0 246.0 189.0 319.0 245.0
185.0 223.0 176.0 255.0 199.0 341.0 259.0 243.0 190.0 278.0 214.0 364.0 280.0
240.0 261.0 207.0 297.0 232.0 403.0 305.0 280.0 218.0 320.0 250.0 430.0 330.0
300.0 298.0 237.0 339.0 265.0 464.0 351.0 316.0 247.0 359.0 282.0 497.0 381.0

Current capacity table PVC insulation single core single phase

PVC insulation/two loaded conductors, copper or aluminium –

Conductor temperature: 70 °C, ambient temperature: 30 °C in air, 20 °C in ground

Διατομή Αγωγού A1 Insulated conductors in conduit in a thermally insulated wall B1 Insulated conductors in conduit on a wooden wall C Single-core or multi-core cable on a wooden wall D1 Single-core or Multi-core cable in ducts in the ground D2 Single-core or Multi-core cables designed to be buried directly in the ground F Single-core flat cables, touching in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
1.5 14.5 0.0 17.5 0.0 19.5 0.0 22.0 0.0 22.0 0.0 0.0 0.0
2.5 19.5 15.0 24.0 18.5 27.0 21.0 29.0 22.0 28.0 0.0 0.0 0.0
4.0 26.0 20.0 32.0 25.0 36.0 28.0 37.0 29.0 38.0 0.0 0.0 0.0
6.0 34.0 26.0 41.0 32.0 46.0 36.0 46.0 36.0 48.0 0.0 0.0 0.0
10.0 46.0 36.0 57.0 44.0 63.0 49.0 60.0 47.0 64.0 0.0 0.0 0.0
16.0 61.0 48.0 76.0 60.0 85.0 66.0 78.0 61.0 83.0 63.0 0.0 0.0
25.0 80.0 63.0 101.0 79.0 112.0 83.0 99.0 77.0 110.0 82.0 131.0 98.0
35.0 99.0 77.0 125.0 97.0 138.0 103.0 119.0 93.0 132.0 98.0 162.0 122.0
50.0 119.0 93.0 151.0 118.0 168.0 125.0 140.0 109.0 156.0 117.0 196.0 149.0
70.0 151.0 118.0 192.0 150.0 213.0 160.0 173.0 135.0 192.0 145.0 251.0 192.0
95.0 182.0 142.0 232.0 181.0 258.0 195.0 204.0 159.0 230.0 173.0 304.0 235.0
120.0 210.0 164.0 269.0 210.0 299.0 226.0 231.0 180.0 261.0 200.0 352.0 273.0
150.0 240.0 189.0 300.0 234.0 344.0 261.0 261.0 204.0 293.0 224.0 406.0 316.0
185.0 273.0 215.0 341.0 266.0 392.0 298.0 292.0 228.0 331.0 255.0 463.0 363.0
240.0 321.0 252.0 400.0 312.0 461.0 352.0 336.0 262.0 382.0 298.0 546.0 430.0
300.0 367.0 289.0 458.0 358.0 530.0 406.0 379.0 296.0 427.0 336.0 629.0 497.0
400.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 754.0 600.0
500.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 868.0 694.0
630.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 1005.0 808.0
