AL/XLPE/CWS/PE 19/33KV - BS 7870-4.10

Προϊόντα

AL/XLPE/CWS/PE 19/33kV 1X 70/35 C

Κωδ. αναφοράς Nexans 13002797 - Κωδ. αναφοράς χώρας 13002797

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 70 mm²
  • Phase Conductor Cross Section: 70 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,0 mm
  • Ονομαστική εξωτερική διάμετρος: 35,0 mm



AL/XLPE/CWS/PE 19/33kV 1X 95/35 C

Κωδ. αναφοράς Nexans 13003125 - Κωδ. αναφοράς χώρας 13003125

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 95 mm²
  • Phase Conductor Cross Section: 95 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,1 mm
  • Ονομαστική εξωτερική διάμετρος: 36,0 mm



AL/XLPE/CWS/PE 19/33kV 1X1000/35 C

Κωδ. αναφοράς Nexans 13006328 - Κωδ. αναφοράς χώρας 13006328

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 1000 mm²
  • Phase Conductor Cross Section: 1000 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 3,0 mm
  • Ονομαστική εξωτερική διάμετρος: 67,0 mm



AL/XLPE/CWS/PE 19/33kV 1X120/35 C

Κωδ. αναφοράς Nexans 13006212 - Κωδ. αναφοράς χώρας 13006212

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 120 mm²
  • Phase Conductor Cross Section: 120 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,1 mm
  • Ονομαστική εξωτερική διάμετρος: 37,0 mm



AL/XLPE/CWS/PE 19/33kV 1X150/35 C

Κωδ. αναφοράς Nexans 13006329 - Κωδ. αναφοράς χώρας 13006329

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 150 mm²
  • Phase Conductor Cross Section: 150 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,2 mm
  • Ονομαστική εξωτερική διάμετρος: 39,0 mm



AL/XLPE/CWS/PE 19/33kV 1X185/35 C

Κωδ. αναφοράς Nexans 13006213 - Κωδ. αναφοράς χώρας 13006213

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 185 mm²
  • Phase Conductor Cross Section: 185 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,2 mm
  • Ονομαστική εξωτερική διάμετρος: 40,0 mm



AL/XLPE/CWS/PE 19/33kV 1X240/35 C

Κωδ. αναφοράς Nexans 13006330 - Κωδ. αναφοράς χώρας 13006330

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 240 mm²
  • Phase Conductor Cross Section: 240 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,3 mm
  • Ονομαστική εξωτερική διάμετρος: 43,0 mm



AL/XLPE/CWS/PE 19/33kV 1X300/35 C

Κωδ. αναφοράς Nexans 13006214 - Κωδ. αναφοράς χώρας 13006214

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 300 mm²
  • Phase Conductor Cross Section: 300 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,4 mm
  • Ονομαστική εξωτερική διάμετρος: 45,0 mm



AL/XLPE/CWS/PE 19/33kV 1X400/35 C

Κωδ. αναφοράς Nexans 13006215 - Κωδ. αναφοράς χώρας 13006215

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 400 mm²
  • Phase Conductor Cross Section: 400 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,5 mm
  • Ονομαστική εξωτερική διάμετρος: 49,0 mm



AL/XLPE/CWS/PE 19/33kV 1X500/35 C

Κωδ. αναφοράς Nexans 13003127 - Κωδ. αναφοράς χώρας 13003127

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 500 mm²
  • Phase Conductor Cross Section: 500 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,6 mm
  • Ονομαστική εξωτερική διάμετρος: 55,0 mm



AL/XLPE/CWS/PE 19/33kV 1X630/35 C

Κωδ. αναφοράς Nexans 13006217 - Κωδ. αναφοράς χώρας 13006217

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 630 mm²
  • Phase Conductor Cross Section: 630 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,7 mm
  • Ονομαστική εξωτερική διάμετρος: 56,0 mm



AL/XLPE/CWS/PE 19/33kV 1X800/35 C

Κωδ. αναφοράς Nexans 13006327 - Κωδ. αναφοράς χώρας 13006327

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 800 mm²
  • Phase Conductor Cross Section: 800 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,8 mm
  • Ονομαστική εξωτερική διάμετρος: 61,0 mm



Περιγραφή

Περιγραφή

Πρότυπα

  • Product
    BS 7870-4.10 ; IEC 60502-2

ΧΡΗΣΗ

Καλώδιο Μέσης Τάσης κατάλληλο για εξωτερικές και εσωτερικές εγκαταστάσεις, στον αέρα, στο έδαφος κα σε σωλήνες.

Το καλώδιο είναι κατάλληλο για τάση λειτουργίας 18/30KV (Um=36KV) σύμφωνα με τα IEC πρότυπα.

ΔΟΜΗ

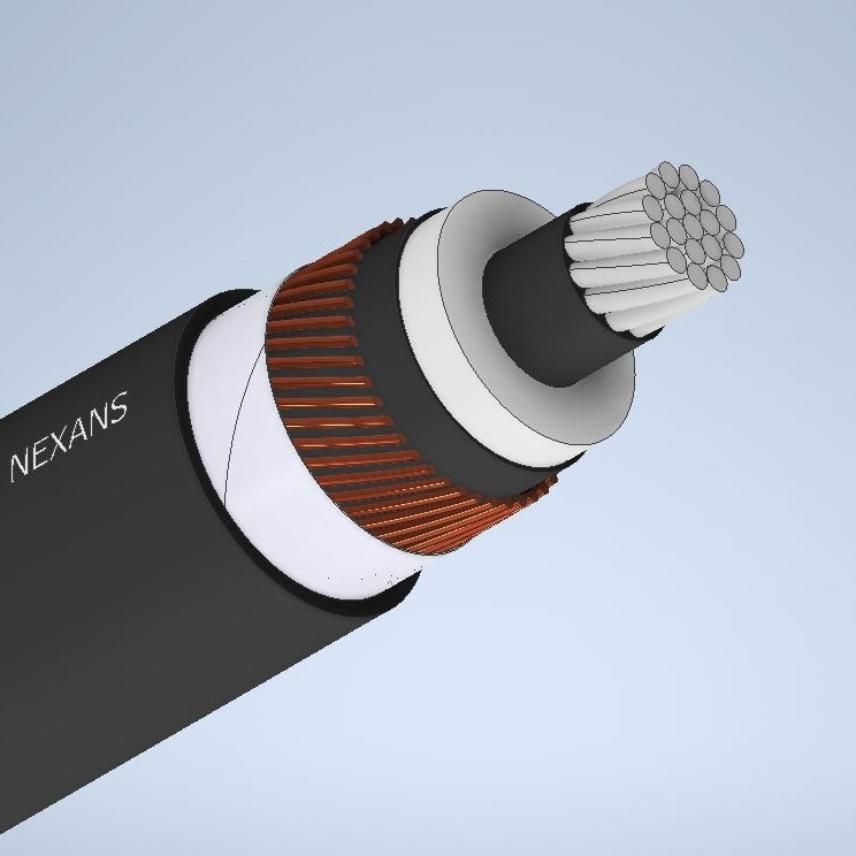

Μονοπολικό καλώδιο Μέσης Τάσης με πολύκλωνο (κλάση 2) αγωγό Αλουμινίου με ή χωρίς προστασία έναντι του νερού, ημιαγώγιμη θωράκιση του αγωγού, XLPE μόνωση, ημιαγώγιμη θωράκιση της μόνωσης, μεταλλική θωράκιση από σύρματα χαλκού, PE εξωτερικός μανδύας.

Χαρακτηριστικά

Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Υλικό Αγωγού
Αλουμίνιο
Ευκαμψία αγωγού
πολύκλωνος, κλάση 2
Σχήμα αγωγού
κυκλικό
Υλικό εσωτερικού ημιαγώγιμου
ημιαγώγιμο υλικό
Μόνωση
XLPE
Υλικό εξωτερικού ημιαγώγιμου
ημιαγώγιμο υλικό
Θωράκιση
σύρματα χαλκού
Εξωτερικός μανδύας
MDPE
Χρώμα μανδύα
Μαύρο
Ελεύθερο αλογόνων
Ναι

Διαστασιολογικά Χαρακτηριστικά

Διαστασιολογικά Χαρακτηριστικά

Ονομαστικό πάχος μόνωσης
8,0 mm
Διατομή θωράκισης
35 mm²

Ηλεκτρολογικά Χαρακτηριστικά

Ηλεκτρολογικά Χαρακτηριστικά

Ονομαστική τάση Uo/U
19 / 33 (36) kV
Resistance of the screen
0,542 Ohm/km

Χαρακτηριστικά Χρήσης

Χαρακτηριστικά Χρήσης

Βραδύκαυστο/Μη διάδοση φλόγας
Όχι
