CU/XLPE/SWA/PVC 11KV 3X 95

Περιγραφή

Περιγραφή

Πρότυπα

  • Διεθνές
    IEC 60502-2
  • Εθνικός
    BS 6622

Χρήση

για δίκτυα ενέργειας, στα οποία μπορεί να αναπτυχθούν μεγάλες μηχανικές καταπονήσεις. Κατάλληλο για εγκατάσταση στο έδαφος ή σε σωλήνες καλωδίων



Το καλώδιο είναι κατάλληλο για τάση 6/10KV σύμφωνα με το IEC 60502-2

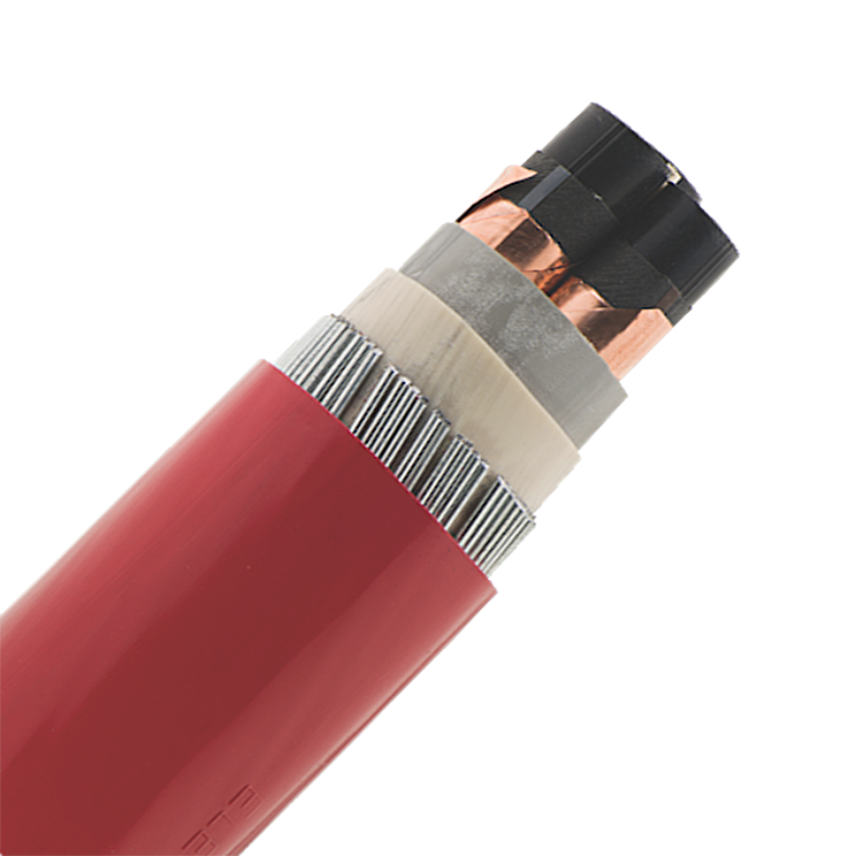

Δομή

1. χάλκινος αγωγός

2. ημιαγώγιμη θωράκιση του αγωγού

3. μόνωση XLPE

4. ημιαγώγιμη θωράκιση της μόνωσης

5. μεταλλική θωράκιση

6. εσωτερικός μανδύας PVC

7. σύρματα σιδήρου γαλβανισμένα

8. εξωτερικός μανδύας PVC



Στα μονοπολικά καλώδια ο οπλισμός είναι από σύρματα αλουμινίου (AWA) και η περιγραφή της ομάδας είναι: CU/XLPE/AWA/PVC 6.35/11KV

Χαρακτηριστικά

Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Υλικό Αγωγού
Χαλκός
Σχήμα αγωγού
κυκλικό
Ευκαμψία αγωγού
πολύκλωνος, κλάση 2
Υλικό εσωτερικού ημιαγώγιμου
ημιαγώγιμο υλικό
Μόνωση
XLPE
Υλικό εξωτερικού ημιαγώγιμου
ημιαγώγιμο εύκολα αποκολλούμενο
Θωράκιση
Χαλκός
Εσωτερικός μανδύας
PVC
Τύπος Οπλισμού
σύρματα σιδήρου γαλβανισμένα
Εξωτερικός μανδύας
PVC
Χρώμα
Κόκκινο
Χωρίς μολύβι
Ναι

Διαστασιολογικά Χαρακτηριστικά

Διαστασιολογικά Χαρακτηριστικά

Αριθμός πόλων
3
Βάρος (περίπου)
7050 kg/km
Διατομή Αγωγού
95 mm²
Ονομαστική εξωτερική διάμετρος
59,5 mm

Ηλεκτρολογικά Χαρακτηριστικά

Ηλεκτρολογικά Χαρακτηριστικά

Ονομαστική τάση Uo/U
6.35 / 11 kV
Επιτρεπόμενη ένταση ρεύματος στο έδαφος
300 A
Επιτρεπόμενη ένταση ρεύματος στον αέρα
330 A
Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C
0,193 Ohm/km

Χαρακτηριστικά Χρήσης

Χαρακτηριστικά Χρήσης

Μέγιστη θερμοκρασία αγωγού
90 °C
Μέγιστη θερμοκρασία βραχυκυκλώματος
250 °C
Βραδύκαυστο/Μη διάδοση φλόγας
IEC 60332-1

Πόροι

Πόροι

Πώληση & πληροφορίες αποστολής

Κατόπιν συνεννόησης το καλώδιο μπορεί να διατεθεί και με εξωτερικό μανδύα από μαύρο πολυαιθυλένιο
