ACSR/AW HEAVY #D
ACSR/AW HEAVY #D
ACSR/AW HEAVY #D
Δείτε περισσότερα- Κωδ. αναφοράς Nexans : 13000052
- Κωδ. αναφοράς χώρας : 13000052
- EAN : 5204609000521
Περιγραφή
Περιγραφή
Πρότυπα
-
ΔιεθνέςEN 50182; IEC 61089
-
ΕθνικόςDEH TR-2
O εναέριος ACSR/AW αγωγός προορίζεται για χρήση σε εναέρια δίκτυα μεταφοράς ισχύος (OHL). Είναι κατάλληλος για εναέρια εγκατάσταση μεταξύ πυλώνων.
Δομή

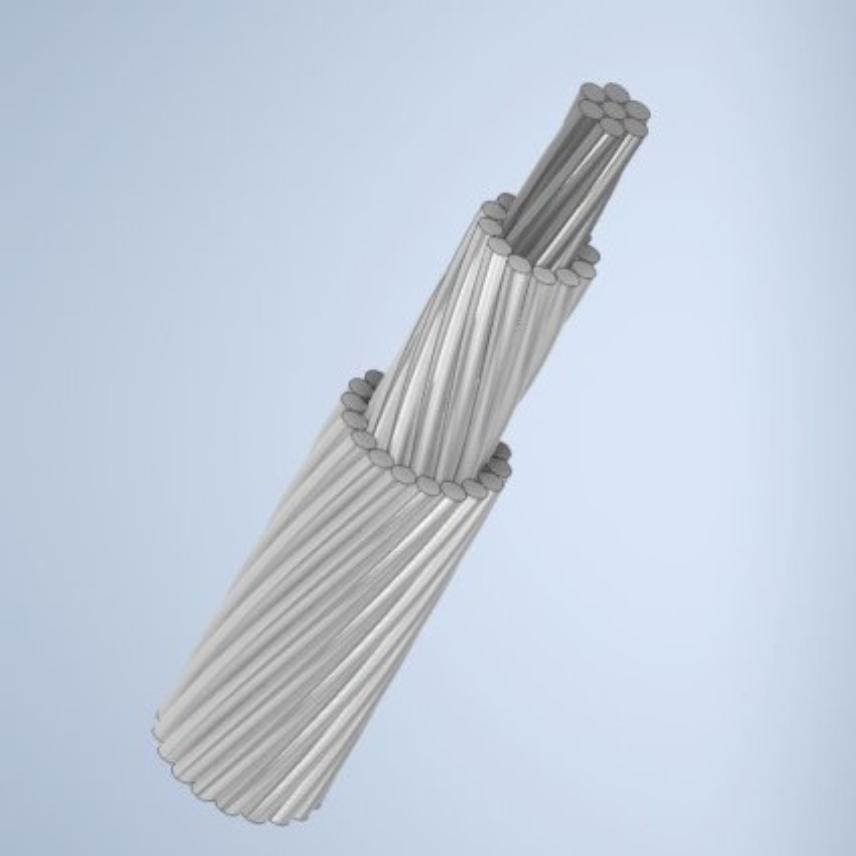

O διμεταλλικός αγωγός (ACSR/AW) αποτελείται από χαλύβδινη ψυχή συρμάτων ατσαλιού επικαλυμμένα με αλουμίνιο και σύρματα αλουμινίου. Τα κενά των εσωτερικών στρώσεων του αγωγού, προστατεύονται με ειδικό γράσσο, κατάλληλο για τις συνθήκες λειτουργίας του αγωγού.
Χαρακτηριστικά
Χαρακτηριστικά
Διαστασιολογικά Χαρακτηριστικά
Διαστασιολογικά Χαρακτηριστικά
Αριθμός συρμάτων ατσαλιού
7
Αριθμός συρμάτων αλουμινίου
26
Ονομαστική διάμετρος συρμάτων ατσαλιού
3,09 mm
Ονομαστική διάμετρος συρμάτων αλουμινίου
3.97 mm
Διατομή Αλουμινίου
322 mm²
Ονομαστική εξωτερική διάμετρος
25,5 mm
Βάρος (περίπου)
1240 kg/km
Ηλεκτρολογικά Χαρακτηριστικά
Ηλεκτρολογικά Χαρακτηριστικά
Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C
0,086 Ohm/km
Μηχανικά Χαρακτηριστικά
Μηχανικά Χαρακτηριστικά
Ελάχιστο φορτίο θραύσης
116,7 kN
Πόροι
Πόροι
Πώληση & πληροφορίες αποστολής
Άλλες διατομές ACSR/AW αγωγών μπορούν να διατεθούν κατόπιν ζητήσεως. Για περισσότερες πληροφορίες παρακαλούμε να επικοινωνήσετε μαζί μας.
